| SWg熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
采用鹽浴爐加熱并使用淬火夾具，金鋼石鋸片基體淬火工藝采用自由加熱、加壓淬油冷卻的方式。為減少基體的加熱變形和內應力，基體應先進行低溫預熱，為減少基體氧化和脫碳的傾向，宜采用鹽浴爐加熱。為有效地實現加壓淬火油冷卻，關鍵在于設計出簡易合理的淬火夾具。夾具設計時主要考慮如下幾個方面：夾具應有足夠的厚度和一定的平面度及加工精度。夾具的平面度和精度是限制基體淬火變形的主要，保證如果夾具的厚度不夠，在使用中易受加熱后的基體熱量傳導作用而發生變形，破壞夾具原來的平面度而失去對基體淬火變形的限制作用。夾具必須有足夠的熱量傳遞能力。SWg熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
 SWg熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

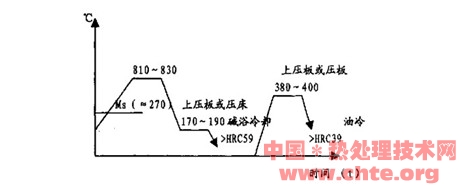

圖2 鹽浴熱處理曲線SWg熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
4.2 鹽浴淬火鋸片金相SWg熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
 SWg熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

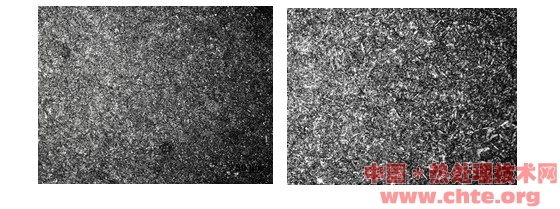

65Mn鋸片表面顯微組織形貌200X 65Mn鋸片表面顯微組織形貌500XSWg熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
 SWg熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

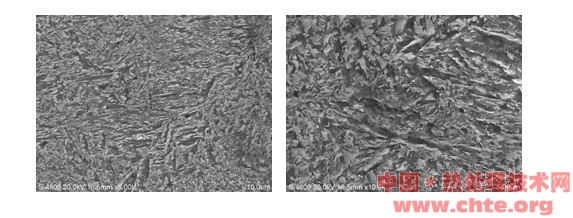

65Mn鋸片高倍組織形貌5000X 65Mn鋸片高倍組織形貌10000XSWg熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
圖3 金相SWg熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
SWg熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
SWg熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
利用掃描電子顯微鏡對以上4個試樣的高倍顯微組織進行了觀察，金相圖片為帶有馬氏體位向的回火屈氏體組織，硬度45HRC，屬正常的淬火+中溫回火組織。SWg熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
SWg熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
3/6 首頁 上一頁 1 2 3 4 5 6 下一頁 尾頁
|
