UdC熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

說明：UdC熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

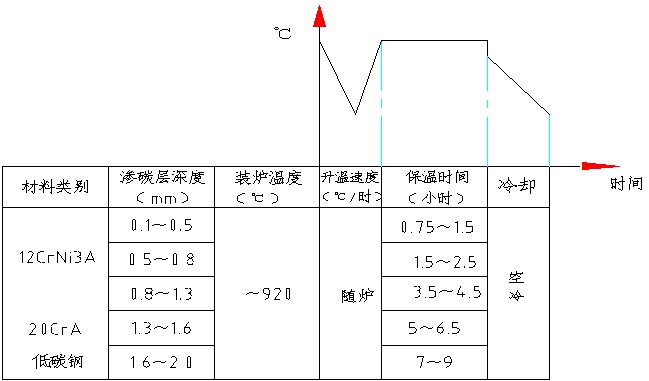

① 固體滲碳劑配方：7％BaCO3＋2.5％Na2CO3其余90.5％木碳（濱河化工廠配制）新舊滲碳劑比例為1：2。UdC熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

② 氣體滲碳劑：(a)苯一滴速：升溫時控制在30～35滴/分，保溫時控制在60～70滴/分。UdC熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

(b)* 煤油＋酒精各50％，滴速與苯同。首次使用時先進行試驗，確定合適的滴速。UdC熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

③ 滲碳保溫時間到達前1～1.5小時看預測試樣，根據測得的結果決定出爐時間。UdC熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

④ 氣體滲碳裝爐時零件之間要保持一定的距離，至少要保持5～10mm。固體滲碳裝箱零件間或箱壁間距不得小于15～20mm。UdC熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

⑤ 滲碳后如果發現滲碳層有網狀碳化物存在，均應進行正火處理以消除。UdC熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

 UdC熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
