您當前的位置：首頁 > 技術(shù)專題 > 滲碳、滲氮

固體滲碳的工藝規(guī)范A

時間：2013-08-03 15:42:45 來源：作者：

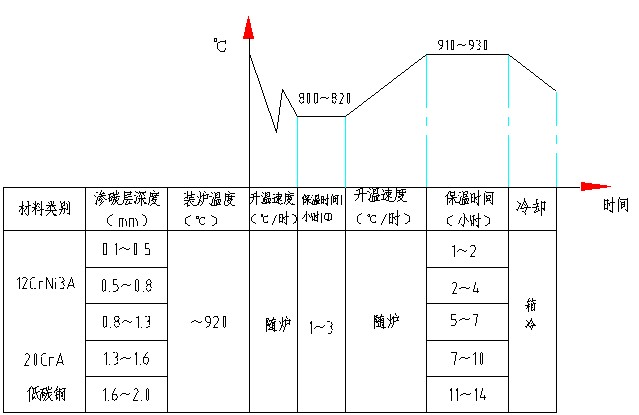

① 保溫時間根據(jù)滲碳爐裝箱的數(shù)量及箱的大小而定。

說明：

① 固體滲碳劑配方：7％BaCO3＋2.5％Na2CO3其余90.5％木碳（濱河化工廠配制）新舊滲碳劑比例為1：2。

② 氣體滲碳劑：(a)苯一滴速：升溫時控制在30～35滴/分，保溫時控制在60～70滴/分。

(b)* 煤油＋酒精各50％，滴速與苯同。首次使用時先進行試驗，確定合適的滴速。

③ 滲碳保溫時間到達前1～1.5小時看預(yù)測試樣，根據(jù)測得的結(jié)果決定出爐時間。

④ 氣體滲碳裝爐時零件之間要保持一定的距離，至少要保持5～10mm。固體滲碳裝箱零件間或箱壁間距不得小于15～20mm。

⑤ 滲碳后如果發(fā)現(xiàn)滲碳層有網(wǎng)狀碳化物存在，均應(yīng)進行正火處理以消除。

來頂一下

返回首頁

收藏到QQ書簽

【注：本信息除來源為“中國*熱處理技術(shù)網(wǎng)”外，均來自互聯(lián)網(wǎng),由“中國*熱處理技術(shù)網(wǎng)網(wǎng)友”提供,僅供讀者參考。如果有涉及到版權(quán)問題,請發(fā)郵件到 admin@chte.org ,我們會及時刪除或處理�！�

本文（共有 0 條評論）

內(nèi)容頁廣告

相關(guān)文章

欄目熱門

日本一区二区三区在线视频_91视频免费网址_欧美日韩中字国产_亚洲视频一区在线播放

固體滲碳的工藝規(guī)范A
