| 7WU熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
3 微觀帶狀組織分析：7WU熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
國產某H13R鋼顯微組織中存在枝晶偏析，在鍛造中未加以消除，有些較粗球狀合金碳化物聚集分布呈一定帶狀偏析。這在圖1和圖2的退火顯微組織中可窺見一斑。國產H13R鋼1#試樣低倍形貌示于圖3，對照新研制的參考圖譜可評為第2行E列，偏析級別雖屬合格，但離普通級別和優質級別壓鑄模具材料尚有較大距離。此外，應注意，圖中可看到共晶碳化物的存在。含較多合金元素的H13鋼屬過共析鋼，理應不會出現共晶碳化物。但它與高碳低合金工具鋼中出現碳化物液析類似，由于碳和合金元素偏析，特別是鉻的作用，會在組織中出現非平衡的亞穩定共晶碳化物。參照YB9-68《鉻軸承鋼技術條件》中第九級別圖，該試樣評為一級。組織有的共晶碳化物呈多邊形，但不具有鋒利銳角，有的略呈鏈狀分布。這種組織如較嚴重會使模具提前失效。7WU熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
 7WU熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

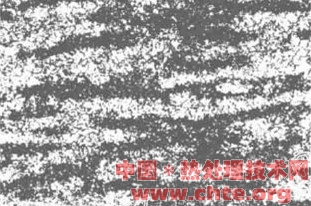

圖3 H13R1#工件低倍組織形貌(×50)7WU熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
7WU熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
7WU熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
 7WU熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
7WU熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
7WU熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
圖4 H13R鋼高淬高回試件中粒狀貝氏體形貌×5007WU熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
7WU熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
7WU熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
7WU熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
4 淬火顯微組織分析：7WU熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
國產某H13R鋼1#和2#實際工件經1030℃奧氏體化，在真空爐中氣淬后發現：1#件晶界部位出現索氏體，相應硬度較低些，馬氏體針長按JB/T8420-96《熱作模具鋼顯微組織評級》標準評為2級；2#件淬火硬度較高，馬氏體針長評為3～4級。通常，熱作模具鋼的馬氏體針級別以2～4級為宜。7WU熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
對高淬高回預處理(淬火溫度1050℃)試樣的顯微組織仔細觀察，鐵素體有相當部分呈一定位向平行排列，并存在呈正三角形位向分布情況(見圖4)。這實際上預示試件真空淬火中獲得了一定量的粒狀貝氏體組織，這種組織會導致試件沖擊韌度值出現較低的現象。對粒狀貝氏體，朱鈺如等[4]已作了一定的研究；李炯輝等指出，粒狀貝氏體中鐵素體是類似魏氏組織的鐵素體[5]。我們曾對35CrMo鋼中粒狀貝氏體類別及其對沖擊韌度影響作了較深入的工作[6]。在過共析的H13鋼中出現粒狀貝氏體組織尚未見報導。7WU熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
俞德剛指出，粒狀貝氏體僅發生在含有降低奧氏體中碳活度的合金元素的鋼中，如含Cr、Mo和V的鋼[7]。看來，H13鋼正是這樣的一種鋼。關于粒狀貝氏體及其對材料韌度影響的進一步研究工作在進行中。7WU熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
5 結論7WU熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
5.1 國產某H13R鋼純凈度稍超差，退火態顯微組織不合格，帶狀偏析合格。7WU熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
5.2 H13R鋼循環退火試樣顯微組織比上述有改進，但仍不合要求。7WU熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
5.3 H13R鋼高淬高回預處理試樣顯微組織中鐵素體相當部分仍保留馬氏體和粒狀貝氏體形態，合金碳化物較均勻析出，基本符合要求。7WU熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
5.4 H13鋼1#件真空淬火組織中出現屈氏體；馬氏體針長2級，符合JB/T8420標準要求。7WU熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
5.5 H13鋼2#件真空淬火組織中馬氏體針長3～4級，符合JB/T8420標準要求。7WU熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
7WU熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
|
淬火冷速7WU熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
|
級別7WU熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
|
組織7WU熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
|
沖擊韌性7WU熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
|
|
快7WU熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
7WU熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
慢7WU熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
|
1.07WU熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
|
回火馬氏體7WU熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
|
高7WU熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
7WU熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
低7WU熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
|
|
1.57WU熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
|
回火馬氏體+回火貝氏體（下）7WU熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
|
|
2.07WU熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
|
回火馬氏體+晶間碳化物7WU熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
|
|
2.57WU熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
|
回火貝氏體（下）+回火馬氏體+晶間碳化物7WU熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
|
|
3.07WU熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
|
回火下貝氏體（無碳化物）7WU熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
|
|
4.07WU熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
|
回火上貝氏體+碳化物7WU熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
|
|
5.07WU熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
|
回火上貝氏體+碳化物+珠光體7WU熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
|
|
7WU熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
|
7WU熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
|
7WU熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
表 H13鋼的淬火、回火組織評級7WU熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
7WU熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE 3/3 首頁 上一頁 1 2 3
|
