您當(dāng)前的位置：首頁 > 典型應(yīng)用 > 模具熱處理

H13熱處理要點(diǎn)及其金相組織

時間：2014-02-22 16:11:42 來源：作者：

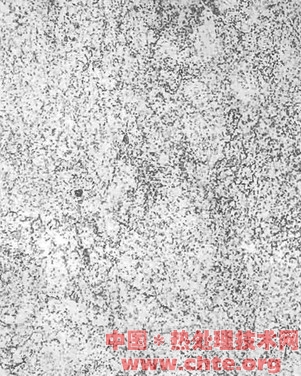

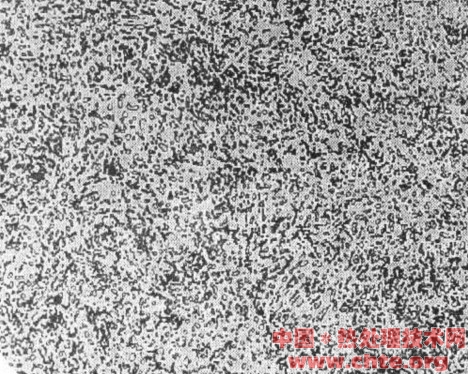

H13 模具鋼球化退火組織：點(diǎn)狀或球狀珠光體+少量網(wǎng)狀分布的二次碳化物 2級(500X)

球化退火工藝:880℃保濕3h，爐冷到740℃保濕3h，爐冷到500℃以下出爐空冷。

熱處理要點(diǎn)：1.務(wù)必確保球化轉(zhuǎn)變溫度740℃保溫3h；

2.務(wù)必爐冷至500℃以下才能出爐空冷。

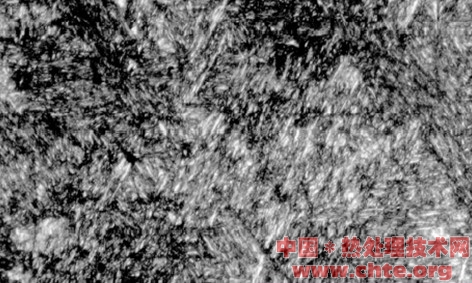

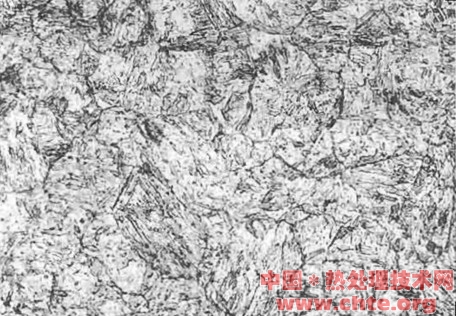

H13 模具鋼1040℃淬火組織：馬氏體（針狀、板條狀）+殘余奧氏體+彌散分布的碳化物+少量針狀下貝氏體(500X)

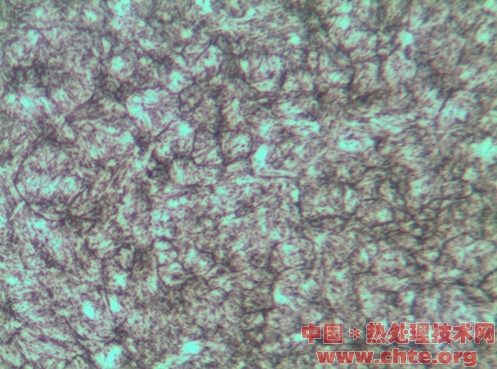

H13 模具鋼1050℃淬火+560~600℃ 三次回火組織：回火馬氏體（細(xì)針狀）+回火托氏體+殘余碳化物(500X)

（注：該圖片金相組織中含較多的殘余奧氏體，淬火時冷卻速度過慢，馬氏體轉(zhuǎn)變不完全。）

【注：本信息除來源為“中國*熱處理技術(shù)網(wǎng)”外，均來自互聯(lián)網(wǎng),由“中國*熱處理技術(shù)網(wǎng)網(wǎng)友”提供,僅供讀者參考。如果有涉及到版權(quán)問題,請發(fā)郵件到 admin@chte.org ,我們會及時刪除或處理�！�

本文（共有 0 條評論）

內(nèi)容頁廣告

相關(guān)文章

欄目熱門

日本一区二区三区在线视频_91视频免费网址_欧美日韩中字国产_亚洲视频一区在线播放

H13熱處理要點(diǎn)及其金相組織
