| 7WU熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
2.3 退火態硬度：7WU熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
NADCA#207-90標準規定，H13鋼交貨時退火態硬度不應高于235HB。在ASTMA681-94標準中規定退火態和冷拉態的最7WU熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
高硬度為235HB和262HB。國產某H13R鋼及循環退火、高淬高回工藝進行預處理試件測定硬度值列于表3。為便于比較，也列入進口2344和W302鋼的相應測定值。7WU熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
表3 試件退火態硬度測定值7WU熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
|
試樣7WU熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
|
23447WU熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
|
W3027WU熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
|
H13R7WU熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
|
H13循環退火7WU熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
|
H13高淬高回7WU熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
|
|
HB/HV7WU熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
|
136HB7WU熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
|
157HV7WU熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
|
157HV7WU熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
|
136B7WU熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
|
236HB(22HRC)7WU熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
|
7WU熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
7WU熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
2.4 退火顯微組織7WU熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
H13鋼供貨態退火顯微組織為鐵素體基體上均勻分布著球狀合金碳化物。NADCA#207-90標準按鋼材等級和尺寸驗收合格級別相差相當大。7WU熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
國產某H13R鋼的退火態顯微組織示于圖1中。鐵素體基體在有的區域呈位向分布，在有的區域呈等軸狀分布，細點狀合金碳化物分布不勻，鐵素體晶界上二次合金碳化物析出較多，有的晶界上幾乎呈鏈狀析出粒狀和細桿狀碳化物。這種分布按GB1299-2000標準中第二級別圖評定為≥4級，合格應不大于2級。按NADCA#207-90標準，圖1示的組織應評為不合格。7WU熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
國產鋼經循環退火和高淬高回(真空爐中進行)預處理試件顯微組織見圖2(a)和(b)。按圖2(a)言，鐵素體位向逐漸趨于等軸狀，碳化物均勻分布程度有提高，但晶界上仍有呈鏈狀析出的碳化物。按圖2(b)言，鐵素體基體仍保持著馬氏體和粒狀貝氏體(見圖4.)的位向，粒狀合金碳化物分布較為均勻。按NADCA#207-90標準，圖2(a)評為不合格；圖2(b)評為基本合格，但不符合優質H13鋼要求。7WU熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
 7WU熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
圖1 H13R鋼退火態顯微組織(×500)7WU熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
7WU熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
7WU熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
 7WU熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

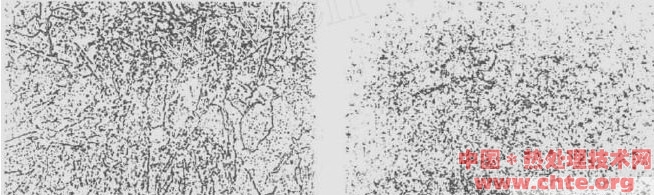

圖2 H13R循環退火(a)和高淬高回(b)顯微組織7WU熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
a)×500 b)×5007WU熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
7WU熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
2.5 晶粒大小：7WU熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
NADCA#207-90標準對晶粒大小測定有特殊規定，但也可按一定工藝處理的金相檢驗試樣采用ASTM比較法，沿用標準為7WU熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
ASTME-112，晶粒大小應在7級以上。7WU熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
本文對實際處理試樣作晶粒度測定，結果見表4。測定時試樣的放大倍數為400，換算成放大100倍時的晶粒度值。7WU熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
表4 實際處理H13R試樣的晶粒度測定值7WU熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
|
試樣7WU熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
|
循環退火7WU熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
|
高淬高回7WU熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
|
1#淬火處理7WU熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
|
2#淬火處理7WU熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
|
|
測定換算值7WU熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
|
7.57WU熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
|
10.57WU熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
|
10.57WU熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
|
10.57WU熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
|
7WU熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
2.6 熱處理特性：7WU熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
NADCA#207-90標準規定：厚度不大于25.4mm的H13鋼件經1010℃(1850u)奧氏體化后空冷，其最低硬度應達到50HRC。7WU熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
國產某H13R鋼1#和2#實際工件厚度180mm，經1030℃奧氏體化，在真空爐中氣淬后，測定硬度值為40～45HRC。其中，1#工件硬度值較低。7WU熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
7WU熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
7WU熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
2/3 首頁 上一頁 1 2 3 下一頁 尾頁
|
