|
2.2.2化學分析方法
2.2.2.1 光譜法
2.2.2.2 分光分度法
本實驗利用分光光度法對加B的1Cr17不銹鋼進行化學分析。分光光度法是通過測定被測物質在特定波長處或一定波長范圍內光的吸收度，對該物質進行定性和定量分析的方法。

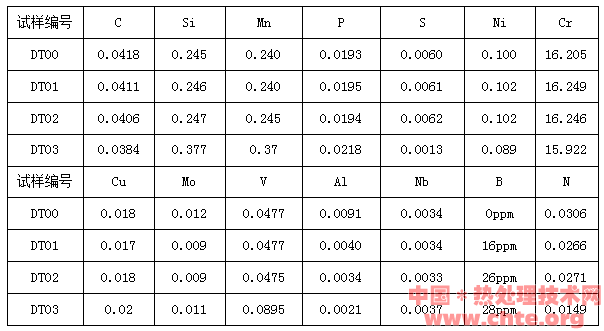

表－2.1分光光度法測得的1Cr17不銹鋼內化學元素及含量
ppK熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
 ppK熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
ppK熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
2.2.3鍛造及熱處理
2.2.3.1 鍛造工藝
2.2.3.2 熱處理工藝
將試樣放入熱處理爐中加熱至800℃保溫2h，然后爐冷至600℃，最后取出來空冷。
2.3試樣切取及制備
2.3.1取樣位置及尺寸
對鍛造及熱處理后的式樣進行扒皮切頭后，在半徑的1/2處取樣。
沖擊試樣尺寸:取一個15×15×6的試樣；浸泡腐蝕試樣：每個相同樣上去2個20×20×4的平衡樣；電化學腐蝕試樣：每個相同樣上去2個Φ10×8的平衡樣。
2.3.2試樣的制備
1.金相試樣的制備
首先將取好的試樣在金相實驗室依次用型號為w50，w20，w7的砂紙磨光，直到沒有較深的劃痕；然后將試樣在拋光機上拋光，直到表面光亮有很好的鏡面效果。最后用高氯鐵溶液（濃度）腐蝕試樣，直到在光學顯微鏡100倍、400倍下能看清組織。
2．浸泡腐蝕試樣的制備
首先將取好的試樣在金相實驗室依次用型號為w50，w20，w7的砂紙磨光，直到沒有較深的劃痕；然后將試樣在拋光機上拋光，直到表面光亮有很好的鏡面效果。最后用濃度為5%的硫酸溶液腐蝕試樣，直到在光學顯微鏡100倍、400倍下能看清組織。
3電化學腐蝕試樣的制備
首先將取好的試樣在金相實驗室依次用型號為w50，w20，w7的砂紙磨光，直到沒有較深的劃痕；然后將試樣在拋光機上拋光，直到表面光亮有很好的鏡面效果。最后用濃度為10%的硫酸溶液腐蝕試樣，直到在光學顯微鏡100倍、400倍下能看清組織。
|
