|
4 試驗(yàn)條件和步驟
4.1 試驗(yàn)溫度為35℃士1℃或50℃士1℃，也可由供需雙方協(xié)議決定。
4.2 將配制的濃度為6%的三氯化鐵溶液倒人試驗(yàn)容器中，每平方厘米試樣表面積所需的試驗(yàn)溶液量應(yīng)在20 mL以上。將試驗(yàn)容器放人恒溫槽中，加熱到規(guī)定溫度。
4.3 試驗(yàn)溶液達(dá)到規(guī)定溫度后，把試樣放到溶液中的支架上，連續(xù)進(jìn)行24h 的浸泡。也可根據(jù)材料的不同，由供需雙方協(xié)議決定浸泡時(shí)間。試驗(yàn)過程中，在試驗(yàn)容器上蓋上表面皿等以防止溶液蒸發(fā)。
4.4 在一個(gè)試驗(yàn)容器中，原則上試驗(yàn)一個(gè)試樣。對(duì)同一鋼種，同一熱處理制度的試樣，如能滿足其他試驗(yàn)條件，允許在同一容器中放2片或更多的試樣，但試樣不能互相接觸。
4.5 每次試驗(yàn)結(jié)束后，取出試樣按GB/T 16545中規(guī)定的方法，清除試樣上的腐蝕產(chǎn)物，洗凈，干燥后稱重。
4.6 每次試驗(yàn)要用新的試驗(yàn)溶液。
5 試驗(yàn)結(jié)果
對(duì)于點(diǎn)蝕嚴(yán)重，均勻腐蝕不明顯的材料，試驗(yàn)材料的耐點(diǎn)蝕性可以用腐蝕率，即單位面積，單位時(shí)間的失重表示，單位是g/(㎡·h)。腐蝕率按式(1)計(jì)算:
腐蝕率=W前-W后／S·t ………………………(1)
式中: W前--- 試驗(yàn)前試樣重量，g;
W后--- 試驗(yàn)后試樣重量，g;
S---- 試樣總面積，m2;
t----試驗(yàn)時(shí)間，h。
計(jì)算結(jié)果按GB/T 8170進(jìn)行數(shù)值修約，修約到小數(shù)點(diǎn)后第二位。
對(duì)于材料篩選試驗(yàn)或仲裁試驗(yàn)，應(yīng)參照ISO 11463中規(guī)定的方法評(píng)定點(diǎn)蝕程度。

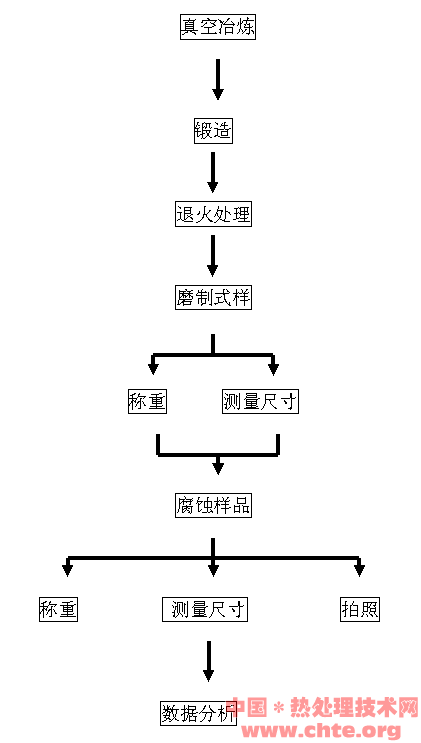

2 技術(shù)路線oGX熱處理技術(shù)網(wǎng) — 熱處理行業(yè)的超級(jí)智庫(kù) CHTE 最全的熱處理技術(shù)信息網(wǎng)站 熱處理技術(shù)網(wǎng) CHTE
 oGX熱處理技術(shù)網(wǎng) — 熱處理行業(yè)的超級(jí)智庫(kù) CHTE 最全的熱處理技術(shù)信息網(wǎng)站 熱處理技術(shù)網(wǎng) CHTE
oGX熱處理技術(shù)網(wǎng) — 熱處理行業(yè)的超級(jí)智庫(kù) CHTE 最全的熱處理技術(shù)信息網(wǎng)站 熱處理技術(shù)網(wǎng) CHTE
七 參考文獻(xiàn)
1. 不銹鋼點(diǎn)蝕電位測(cè)量方法
2. 不銹鋼三氯化鐵點(diǎn)腐蝕試驗(yàn)方法
3. 溫軍國(guó), 鄭棄非, 涂思京, 趙云豪, 李德富熱處理對(duì)鐵素體不銹鋼組織和性能的影響
北京有色金屬研究總院加工工程研究中心 2006 年12 月 4/4 首頁(yè) 上一頁(yè) 2 3 4
|
