 yFE熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

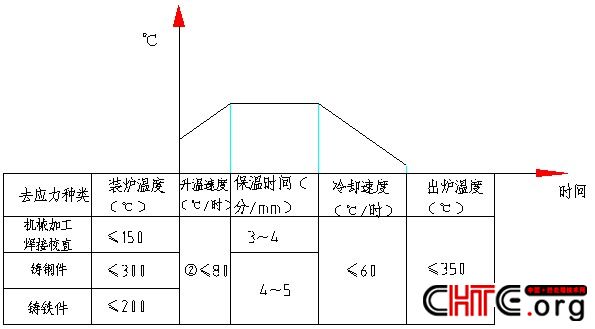

① 形狀簡單的零件去校直應力時空冷。yFE熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
② 當爐子實際升溫速度超過≤80℃/時不能滿足工藝要求時，零件裝爐升溫至300℃保溫1～2小時，再隨爐升溫100℃保溫1小時后,每升溫100℃保溫1小時，直到保溫溫度為止。對閥桿等形狀復雜易變形零件必須保證≤50℃/時，必要時可用手動控制。yFE熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
yFE熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
工藝規的幾點說明:yFE熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
⑴“透”系指工件裝爐后，爐子到溫起至工件與爐膛火色一致止的時間。yFE熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
⑵ 裝爐溫度欄之“不限”一般系指不超過曲線中保溫溫度以下的各溫度。（如曲線中有兩個保溫溫度，則應不超過第一段的保溫溫度）yFE熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
⑶ 38CrMoAlA鋼淬火保溫時間應按規定再延長30％。yFE熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
⑷ 要求淬硬零件的回火保溫時間至少不小于1小時。yFE熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
⑸ 除應力的時間：除機械加工和校直應力不得小于3小時；除焊接及鑄造應力不得小于4小時。yFE熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
⑹ 氮化件氮化后除校直應力時，除應力的整個過程均需通氮。yFE熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
⑺ 按Z75.22-86 GH2136時效熱處理為≤300℃入爐，隨爐升溫至710±10℃，保溫燒透＋12～16h 出爐空冷，達HRC32～42。yFE熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
yFE熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
|
