一 設備：（1）箱式爐：功率45KW,有效容積：600×1200×500。tk6熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
（2）電阻爐控制柜：功率50KW，控制回路電壓：220V，電流80A，頻率50HZ，相數3。tk6熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
（3）洛氏硬度計：規格HR-150A。tk6熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
二 材料：40Cr、45#圓鋼：tk6熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
三 調質處理：tk6熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
（一）40Cr銷鈾：tk6熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
1 升溫：將爐溫升至淬火溫度840±10℃。tk6熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
2 裝爐：裝爐時盡量將粗細相近的圓鋼放進一爐，圓鋼堆放兩側距加熱電阻絲距離＞80mm,后端距爐壁＞150mm,前端距爐門＞200mm。若粗細圓鋼混裝，則本著“粗下細上”的原則，將粗軸放在下面，細軸放在上面。tk6熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
3 加熱時間（包括裝料后升溫時間和保溫時間）：τ=αCDtk6熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
τ—加熱時間；tk6熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
α—加熱系數，取1.6min/mm;tk6熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
C—裝爐系數，取1.5；tk6熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
D—工件的有效厚度（mm）；tk6熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
如：φ60銷軸，加熱時間τ=60×1.6×1.5=144分鐘tk6熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
也可以通過觀察窗觀察工件的顏色，如料堆中間的顏色和爐膛顏色一致（橘黃色），若無雜色，說明加熱時間已到。tk6熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

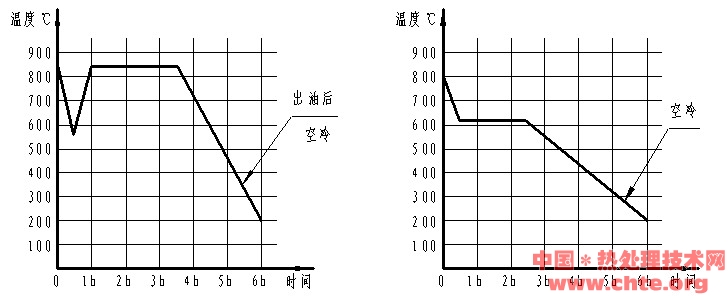

4 出爐淬火：出爐時先出細軸，后出粗軸，將軸出爐后以豎直方式浸入油中，并不斷攪動。降溫到150℃～250℃時出油空冷（即工件表面油煙不太猛烈，手觸摸無燒灼感），油槽溫度不得高于80℃。tk6熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
tk6熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
冷卻介質為20＃機械油，并根據工件淬火硬度及時更換。tk6熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
5 回火：將淬火后的工件重新裝入爐中，裝爐方法同前，至620℃ ，保溫2小時，出爐空冷。tk6熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
 tk6熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
tk6熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
tk6熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
tk6熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
注意：淬火與回火間隔時間不得超過1小時。tk6熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
tk6熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
（二）45＃銷軸：tk6熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
1 將溫度升至45＃鋼淬火溫度850±10℃。tk6熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
2 裝爐：裝爐方法同40Cr銷軸。tk6熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
3 加熱時間（包括裝料后升溫時間和保溫時間）： tk6熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
τ=αCD α取1.2（min/mm）,C取1.5，tk6熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
如：φ60銷軸，加熱時間τ=60×1.2×1.5=108分鐘。tk6熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

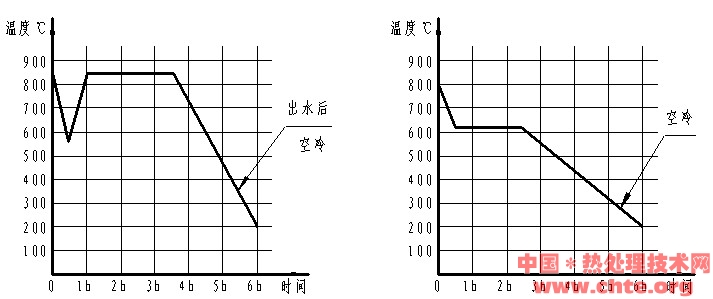

4 出爐淬火：出爐時先出細軸，后出粗軸，將軸出爐后以豎直方式浸入水中，并不斷攪動，降溫到150℃～250℃時出水空冷（即出水后，工件表面水即干，若滋滋冒汽說明沒降至規定溫度），水槽溫度不得高于50℃。tk6熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
5 回火：將淬火后的軸料重新裝入爐中，至620℃，保溫2小時，出爐空冷。tk6熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
 tk6熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
tk6熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
tk6熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
tk6熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
四 檢驗： tk6熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
1 硬度檢測：每爐、每種規格銷軸抽取一件檢測硬度值，硬度范圍為HB250~280。tk6熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
2 檢測工件表面質量：是否有過燒、氧化、脫碳及淬火裂紋等缺陷。tk6熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
3 按爐、批次做好檢驗記錄，確定責任人、檢驗人。tk6熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
注：同件產品調質次數不得超過三次。tk6熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
|
