用凈化后的天然氣代替丙烷氣滲碳的質量及經濟效益

時間：2014-02-28 09:51:06 來源：作者：

3.4 部分非馬金相組織檢查簡評

（1）重慶旺成齒輪公司采用Ipsen低壓真空滲碳技術爐，在有效硬化層深度0.8mm情況下，一般非馬氏體組織≤3μm，但也有時候超過3μm。本人認為是由于使用的氣源為C2H2（重慶地區為天然氣制造，含總硫約6mg/m3波動、水份為常溫），非馬氏體組織層深將隨無機硫、有機硫、水份的含量波動而波動，與空氣密度（1.27kg/m3）相比，乙塊為1.17，甲烷為0.72,丙烷為1.9。甲烷最輕，分子鏈最小，最易裂解，不易在在爐內產生死角，（不少廠家用甲烷和乙塊做對比試驗，由于乙塊是天然氣制造，已經脫硫處理，含總硫6mg/m3左右，而甲烷未經凈化使對比度的研究欠公平，其結果是“誤區”）。若采用凈化后的天然氣，一般總硫可控制為1mg/m3、水份（露點）-50℃以下，必然有好轉。所得的滲碳系數等數據，必然是新的發現……。期待你去發現……。必將載入史冊！

當然，真空爐的設備投資很大、產量較小，是具有局限性的。

（2）從圖2、圖3、圖4可見：齒節非馬組織重慶旺成不如湖南株齒，而從齒根來看株齒較厚。不能單純從非馬組織厚薄來比較內氧化的多和少。由于株齒采用快速光亮淬火油淬火，比旺成的高壓氣淬冷卻快。在齒節得到表現非馬氏體組織較少；在齒根部位由于相對冷卻較慢，非馬氏體組織較旺成厚，暴露了株齒相對內氧化多。

（3）比較圖2、圖5、表11：都是采用RX氣氛天然氣滲碳，而株齒采用了國家發明專利“凈化的天然氣”，并且株齒有效硬化層深度為1.60mm,其非馬組織在齒節處非常低。當然，有一點必須說明，株齒非馬組織齒根較厚、齒節較薄，說明該廠采用了快速光亮淬火油其冷卻較快……，對齒節有一定的效果。眾所皆知：齒輪的使用狀態是以齒節為首，因此針對GB/T9450-2005《鋼鐵滲碳淬火硬化層深度的測定和校核》，應強調齒輪非馬的測定除了應淺腐蝕外，還需指出齒節為驗收標準，齒根為參考值[8]。




4.分析

4.1滲碳速度加快

同樣的產品，要達到1.6mm的有效硬化層深度，原來的推料周期45min/盤，改為天然氣后的推料周期為40min/盤。這主要是因?yàn)樘烊粴鈨艋竽軌虺浞至呀猓眉t外儀檢測吸熱式氣氛中CO含量高達22%，最高達到31%；而采用丙烷氣CO只有17%，因此凈化天然氣的滲碳能力提高了。資料[6]表1資料[7]表13此數據均未注解其純度……。由于：甲烷未凈化而丙烷一般是天然氣制造含硫6mg/m3左右，并且含水使丙烷氣CO含量實際與理論差距很大。其原因：現行生產中的天然氣、丙烷、丁烷均不是純的，除有機硫、無機硫、水、石油外，天然氣不是100%的甲烷，而存在有丙烷、丁烷等……同樣，丙烷也不是100%……

表13[7] 滲碳?xì)夥仗紓鬟f系數β

Table 13[7] carbon pass quotietyβin cementite re

	吸熱式天然氣	吸熱式丙烷	直生式天然氣+空氣	直生式丙烷+空氣	直生式天然氣+CO2	直生式丙烷+ CO2
CO %	20	23.7	17.5	24	40	54.5
H2 %	40	31	47.5	35.5	48.7	39.5
β（×10－5）cm/s	1.25	1.15	1.30	1.34	2.62	2.78

注：滲碳溫度950℃碳勢1.15%

4.2富化氣流量變化不大

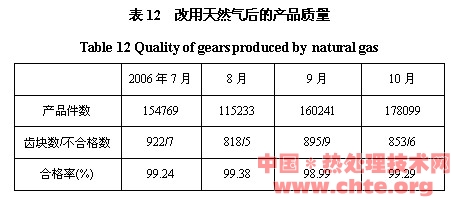

使用丙烷氣時，富化氣的流量約為6.6m3/h，原來按照碳當量預計，改用天然氣后的流量將達到丙烷氣的3倍，即20m3/h左右，但實際只有9.3m3/h，不到預計值的一半。這主要?dú)w因于天然氣滲碳的另一機制即CH4→Cad+H2[1-4]的優勢。用不同設備滲碳時的富化氣用量見表12。

表14 富化氣用量對比

Table 14 Enriching gas consumptions for different fumaces

使用設備	Holcroft箱式爐（1300kg）	愛協林多用爐（800kg）	單推盤連續爐（780×440mm）	愛協林雙推盤連續爐（560×560mm）	合計
丙烷氣/m3•h-1	2×0.5	2×0.5	2×1.5	1×1.6	6.6
天然氣/m3•h-1	2×0.8	2×0.6	2×2.0	1×2.5	9.3
