用凈化后的天然氣代替丙烷氣滲碳的質量及經濟效益

時間：2014-02-28 09:51:06 來源：作者：

2.4.2. 對于滲碳設備爐門的隔離火簾高度，也有如下計算方法：

紊流燃料自由射流擴散火焰高度為：圖26.jpg 其中消耗單位質量燃料所需氧的質量；噴嘴直徑；環境處氧化劑濃度；

常數(0.0128)。

由化學反應原理可以得知

如果火簾管道不改動，因此（6）式可以改變?yōu)椋?img alt="圖32.jpg" width="175" height="48" src="/d/file/2014-03-22/5453fd5efa822177e2d8d5bb553fde70.jpg" />得。由流量計算公式得，所以


從上述計算可知，當天然氣壓力在0.02～0.07Mpa范圍時，不需變動管道，也不需要調整減壓閥，火簾高度可以達到0.1MPa丙烷火簾高度的0.813～1.522倍，可以滿足生產要求。

2.4.3.其他

采用天然氣制備吸熱式氣氛后，因為通往爐內的氣體流量及密度基本不變，所以吸熱式氣氛管道口徑和流量計不變。富化氣流量變化不大，管道口徑不變，但要注意，管道內的壓力已由0.1MPa減少到0.02～0.07MPa，要將爐前減壓閥調整到適當位置，使設備入口壓力達到5KPa左右；同時，因為富化氣的密度變化比較大，流量計的刻度牌也要更換。

3.工藝調試及結果

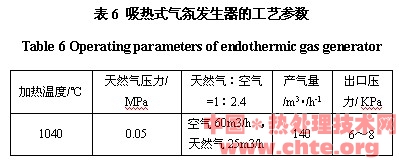

3.1.吸熱式氣氛發生器的生產工藝如表6，測得的吸熱式氣氛的各種組分如下所示：表7。


表7 吸熱式氣氛的成分（體積分數，%）

Table 7 Composition of endothermic gas (Ψ%)

組分	CO	CO2	CH4	檢測設備
比例	31	0.50	檢測不到	CO 、 CO2、CH4紅外分析儀等

3.2.滲碳爐（以愛協林雙排連續爐為例）推料周期：40 min，產品材料：22CrMo H鋼，滲碳工藝參數如表8 。

表8 滲碳工藝參數

Table 8 Process parameters of carburizing

區位	加熱	強滲1	強滲2	高溫擴散	低溫擴散
溫度 /℃	900	930	930	900	850
碳勢 (％C)	-	1.20	1.20	0.75	0.75

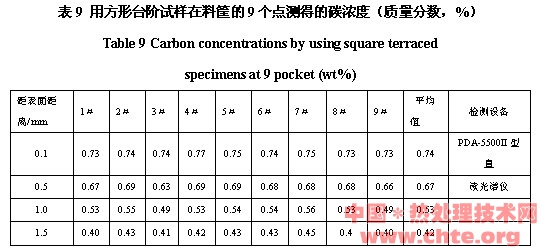

在料管筐的九個點用方形臺階試樣（見圖2）分析碳濃度分布，在料筐的九個點用齒形試樣進行表面金相組織和硬度試驗，結果見圖3和表9～表11。


表10 用齒形試樣在料筐的9個點測得的碳濃度（質量分數，%）

Table 10 Carbon concentrations measured by using tooth

shape specimens at 9 points in pocket (wt%)

檢驗項目	1＃	2＃	3＃	4＃	5＃	6＃	7＃	8＃	9＃
殘余奧氏體（級）	4	4	3	4	3	4	4	4	3
馬氏體（級）	4	4	3	4	3	4	4	4	3
碳化物（級）	1	1	1	1	1	1	1	1	1
心部鐵素體（級）	1	1	1	1	1	1	1	1	1
有效硬化層深/mm	1.60	1.60	1.65	1.65	1.60	1.70	1.65	1.60	1.60
表面硬度/HRC	62	62	60	61	61	62	60	60	62
心部硬度/HRC	42.7	41.3	42.0	43.0	40.0	42.5	42.0	42.0	42.5
表面非馬組織/mm	0.004	0.004	0.006	0.004	0.005	0.006	0.005	0.007	0.004

*注：（1）淺腐蝕，若試驗使用鑲嵌試樣，其結果還要好些；（2）原淬火油碳黑較多，一年后結果還要好，現淬火油中的炭黑逐漸減少，產品達到光亮銀灰色無炭黑。滲碳淬火件表面層非馬氏體組織控制非常穩定。
