HJC---2型溫控儀控制焊縫熱處理溫度工法

時間：2014-04-12 14:36:53 來源：作者：

四、熱處理主要設施

（一）ZWK-390型熱處理電源控制柜兩臺。380/220伏電源輸入,90KW，是電加熱器的可控電源，機內裝有一臺XWD1型六點自動電位差計記錄儀。用以記錄熱處理全過程的溫度曲線；三臺XCT101溫度指示調節儀。用以監視溫度；每相裝有電流電壓表，指示可控硅輸出電壓值；三臺ZKO型電壓調整器，可用手動調節可控硅輸出電壓。也可與自動化儀表配套，進行溫度自動控制。

（二）HJC-2型溫控儀一臺。是利用微機技術自制的自動化溫控儀表，它能預置熱處理規范參數。與ZWK系列熱處理電源控制柜配套。自動按預置的規范參數完成八個通道的升溫、恒溫和降溫?zé)崽幚砣^(guò)程的溫度控制。

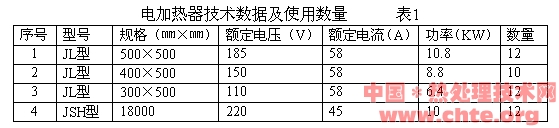

（三）電加熱器，是由多股優質鎳鉻電阻絲配以高強度陶瓷元件組裝而成。主要使用JL型履帶式加熱器和JSH型繩形加熱器兩種。它是將電能轉化為熱能的熱處理加熱器件，其技術數據和使用數量見表1。

（四）熱電偶。是溫度檢測器件。常用Φ3凱裝式鎳鉻一鎳硅熱電偶，需用數量12支。


上述設施全部置于電加熱成套設備工作站內，工作站是用金屬板制成的房子，既是倉庫，又是控制室，室內已完成所有接線，使用極其方便。

五、質量標準

（一）熱處理規范參數按GBJ235-82標準或設計要求執行。

（二）熱處理后的硬度測定值應符合HGJ209-83有關要求或設計規定。

六、勞動組織

在現場只有兩臺ZWK-390熱處理電源控制柜的情況下，一天可熱處理焊縫7-10米。如Φ377管道進行焊后熱處理，一次可同時處理6道焊縫，其勞動組合如下：

（一）熱處理負責人1名，負責熱處理全過程指揮、協調各工序間操作，檢查各工序工作質量安全等。

（二）儀表監測人員1名。負責熱處理溫控、記錄儀表的現場校驗、接線、操作和監視。

（三）電工2名。負責電加熱器的安裝、接線和保溫。

上述工員既分工又合作。當送電升溫后，除留一人監視自控儀表和電氣設備外，其余人接著進行第二組焊接接頭電加熱器的安裝和保溫。第一組焊接接頭熱處理結束，即將其加熱器電源線和補償導線移至第二組焊接接頭，作好第二組焊接接頭熱處理的準備，以此循環進行施工，有效地縮短了熱處理施工周期。
