672744軸承圈滾道在工作八個月后出現麻點，并有裂痕。軸承材質為GCr15，經淬火、回火處理。98A熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

在軸向試樣的近麻點處，可看到表層下方有平行表面的長裂縫，內有小塊狀物，并有垂直表面的短裂縫與平行長裂縫相連，使這部分金屬開始分離，如圖1所示。在部分區域可看到金屬沿滾動方向剝離的形貌，在原表面留下一個比較平直的凹坑，如圖2所示。98A熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

試樣經浸蝕后可看到基體組織為隱晶狀馬氏體、顆粒狀碳化物和少量殘余奧氏體，無明顯冶金缺陷，如圖3所示。同時可看到裂紋沿晶擴展，裂紋兩側無脫碳現象。失效軸承滾道的洛氏硬度為：55.0、56.0、55.0HRC。98A熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

麻點剝落是接觸疲勞失效的一種常見形式。當表面受到很高的接觸應力時，同時在摩擦力的作用下，表面受反復拉應力而產生疲勞開裂，裂紋沿一銳角方向向內擴展，最后發生小塊金屬剝落而形成麻點。通常麻點剝落主要發生在硬度偏低的接觸表面。該失效軸承硬度偏低是產生接觸疲勞的主要原因。98A熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

98A熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

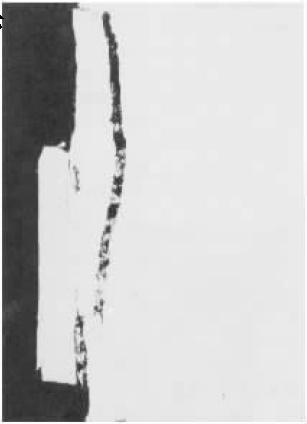

圖1     OMI      320×98A熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

98A熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

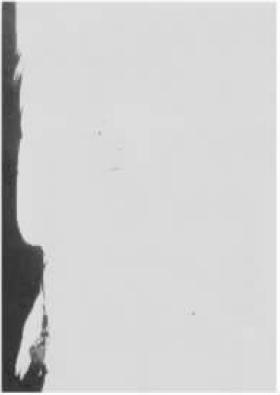

圖2        OMI         32× 98A熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

圖1：說明：拋光態下麻點部位剖面金相形態，裂紋由表面向內，沿次表面擴展。   98A熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

圖2： 說明：拋光態下，為麻點剝落區剖面金相，一裂紋由表面沿一銳角向內擴展部。                                                                                   98A熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

98A熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

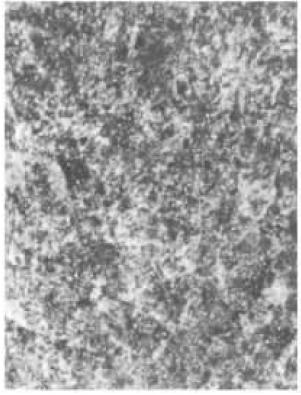

圖3          OMI       500×  98A熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

說明：經4%硝酸酒精浸蝕后可見軸承的基體組織：隱針狀馬氏體和細小碳化物顆粒以及少量殘余奧氏體。硬度偏低，僅55～56HRC。98A熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
