旋轉閥閥體在使用過程中承受扭轉應力，斷面與軸向呈45°角，斷口比較粗糙，在灰色斷面上有很多黑色質點，呈明顯的脆性斷口。此外，從斷面形狀觀察，鑄件存在單邊現象，且壁厚相差比較懸殊，以致該件在服役過程中受力不均，加速破壞，見圖1。rmc熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
 rmc熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

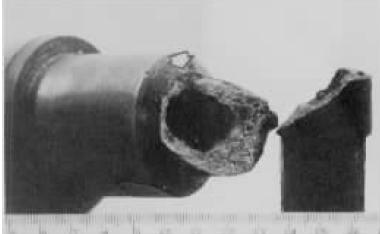

圖1rmc熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
說明：斷裂閥體實物形貌，斷面與軸向呈45°角，斷裂主要在扭轉應力作用下發生。斷口粗糙，根據斷口上的人字條紋判斷裂位于箭頭所示處，斷口還具有閃光的小刻面和黑色小點狀特征。人字紋及小刻面特征說明屬脆性解理斷裂。黑色小點狀為斷裂沿粗大的石墨片產生，導致在斷口上留下石墨顏色。rmc熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
從材質而言，鑄件的碳硅含量偏高，致使石墨化十分充分，形成聚集分布的呈卷曲形)型粗片狀石墨碳，并且出現部分塊狀石墨，這使鑄件的強度大為降低。基體組織除石墨外，主要為鐵素體，有較多呈不完全網絡狀分布的磷共晶和少量珠光體，較多的磷共晶體也增加了鑄件的脆性，見圖2、圖3。rmc熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
 rmc熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
圖2rmc熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
 rmc熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
圖3rmc熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
說明：閥體裂源附近取樣，金相顯微組織形態。rmc熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
圖2，拋光態下，呈卷曲狀分布的粗大片狀石墨，石墨大小為石長38。rmc熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
圖3，經4%硝酸酒精溶液浸蝕后的顯微組織�；w組織除粗片狀石墨外，主要為鐵素體及較多二元磷共晶，磷化物周圍為少量珠光體。rmc熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
由上可見，該閥體在使用過程中的扭轉斷裂，主要是由于鑄件材質不良所致，鑄造單邊也應改進。rmc熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
|
