氣體鋼瓶由42Mn2鋼制得，經正火處理。氣體鋼瓶出廠前，按規定必須進行壓力試驗。該鋼瓶在進行水壓試驗時破裂。qer熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
鋼瓶的破裂斷口呈脆性狀。取樣進行斷口微觀分析，斷口呈解理斷裂形貌，如圖1所示。qer熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
裂口附近截取金相試樣，基體組織為馬氏體、托氏體和貝氏體，呈帶狀偏析，如圖2、圖3所示。而鋼瓶的正常基體組織應為鐵素體和細珠光體。qer熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
現場調查發現，該鋼瓶在冬天下雪時生產，正火出爐后表面飄上雪花，組織偏析分布，使局部冷卻過快，形成馬氏體脆性組織。在水壓試驗時，產生脆性開裂。qer熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
 qer熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

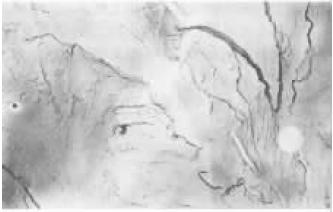

圖1qer熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
說明：鋼瓶斷口透射電鏡復型圖像，具有河流花樣特征，屬脆性解理斷裂。這與鋼瓶材料中存在淬火馬氏體組織有關。qer熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
 qer熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

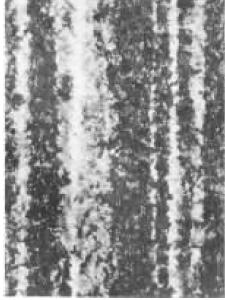

圖2qer熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
 qer熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
圖3qer熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
說明：鋼瓶斷口處的金相顯微組織，經4%硝酸酒精溶液浸蝕，顯微組織為馬氏體（淺色條帶）和托氏體、貝氏體（深色區域）。在圖3中馬氏體針清晰可見，經顯微硬度測定，馬氏體區為590~633 HV0.2，托氏體區為289~391 HV0.2。顯微組織中出現不應有的馬氏體組織，造成材料變脆。qer熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
|
