輥軸斷裂分析

時間：2013-04-19 11:02:18 來源：作者：

化纖后處理用浸漬機中浸漬輥軸長1978mm，中間配支承軸承。該軸工作轉速為72r/min運行，約三個月后，在Ф120mm與Ф27mm斷裂。軸材質為45設計要求調質處理后硬度為（240 ± 25 ）HB。

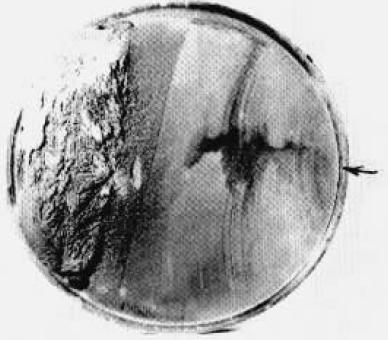

在宏觀檢測時發現，軸的裝配段上有配合不佳而引發的不規則黑斑。斷裂面基本與臺階平行，兩匹配的斷口上均有擦傷痕跡。斷口的約3/5平整，可見有明顯的弧形花樣，如同水波由表向軸心區，擴展。由擴展的逆向可找到裂源犀在軸臺階轉角處。斷口的粗糙區在裂紋源區對面（偏一角度），可看到擴展臺階，呈現瞬斷形貌，如圖1所示。

圖1

經化學分析，材質成分符合45鋼技術要求。

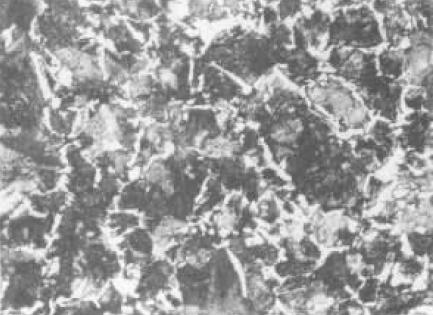

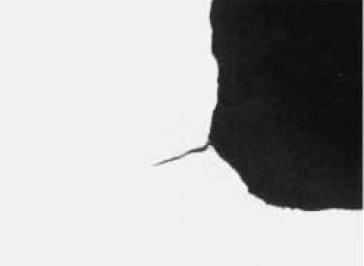

在斷口的臺階殘留處法向試樣上，可看到臺階過渡半徑很小，且留有波浪狀刀痕，在其谷底處發現有裂紋，長約0.7mm，如圖2所示。圖3為基體組織形貌：珠光體和鐵素體，鐵素體趨網分布，顯然不是正常調質態組織。

圖2

圖3

由斷口分析可知，該軸斷裂為旋轉彎曲疲勞斷裂。該軸開裂的誘發因素為臺階轉角處的應力集中。材質未經正常調質處理，其網狀鐵素體必然使其表面抗疲勞強度下降。同時，配合不佳在運行中可能產生振動，會加速裂紋在臺階處萌生、擴展。
