由30CrMnSi制造的高強度螺栓，經調質處理，在安裝時發生斷裂。斷口宏觀形貌屬纖維狀斷口，由纖維狀分布形態可判斷螺栓為扭力作用下引起的斷裂。rA3熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

掃描電鏡觀察斷口屬韌窩型斷裂，由于材料強度較高，斷裂時速度較快，在某些部位出現準解理斷裂。rA3熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

金相檢驗顯微組織為回火索氏體，組織正常。rA3熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

分析結果表明螺栓斷裂是由于外應力過載引起的超載斷裂。rA3熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

rA3熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

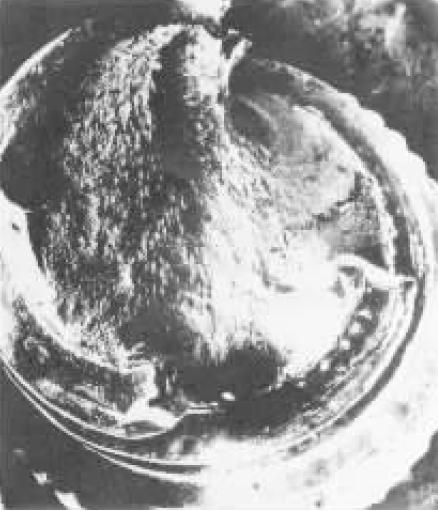

圖1rA3熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

說明：螺栓斷口宏觀形貌，纖維狀條紋由螺紋根部區發散，條紋呈弧形彎曲，說明主要是在超載扭轉應力作用下引起的斷裂。rA3熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

rA3熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

圖2rA3熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

說明：螺栓斷口掃描電鏡形貌，略帶方向性的韌窩，由于螺栓材料強度較高，故韌窩較小。rA3熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

rA3熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

圖3rA3熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

說明：螺栓斷口微觀形貌以韌窩為主，局部有少量的準解理斷裂，這是由于螺栓材料強度較高及斷裂時外應力較高所致。這些特征均為外應力過載造成的斷裂特征。rA3熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
