此種缺陷的宏觀形態表現為嚴重的縱向和橫向裂紋及嚴重的龜裂，見圖1、圖2。橫向酸浸低倍照片上可以看到沿柱狀晶開裂裂紋深度達幾十毫米，裂紋尖端已達鋼坯方形偏析區，見圖3、圖4。金相觀察表明，在35Mn2鋼軋后鋼坯內仍殘留著粗大的柱狀品，見圖5。圖6顯示35Mn2鋼坯沿著柱狀晶晶界開裂與沿晶形態特征。掃描電鏡觀察指出，軋后在鋼坯橫截面上仍保留柱狀晶，圖7是20CrNi2Mo鋼坯沿柱狀晶開裂的柱狀晶斷口形態。從圖8可以看出35Mn2鋼坯柱狀晶裂紋一側有明顯的脫碳(白色區)現象，而且在支裂紋中有顆粒粗大的高溫氧化生成物，見圖9。drx熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
 drx熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

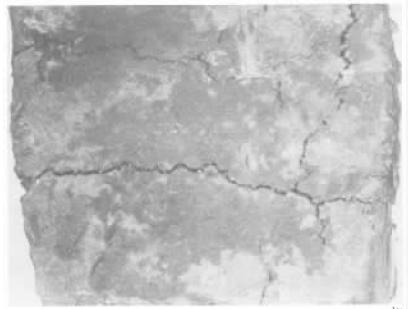

圖1 35Mn2鋼錠在加熱19.5h后在錠表面產生嚴重的表面裂紋drx熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
 drx熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

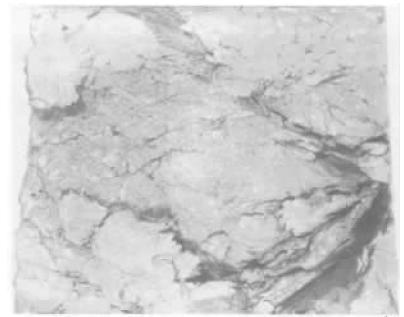

圖2 35Mn2鋼坯表面嚴重的龜裂drx熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
 drx熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

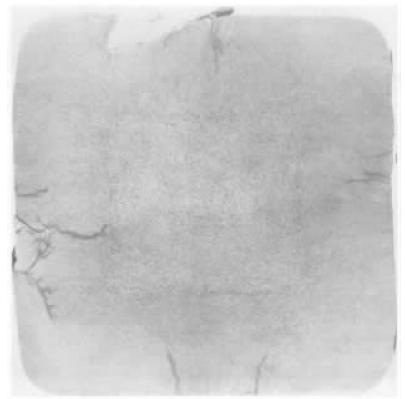

圖3 35Mn2鋼坯橫向酸浸低倍形態，柱狀晶裂紋前端已達方形偏析區drx熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
 drx熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

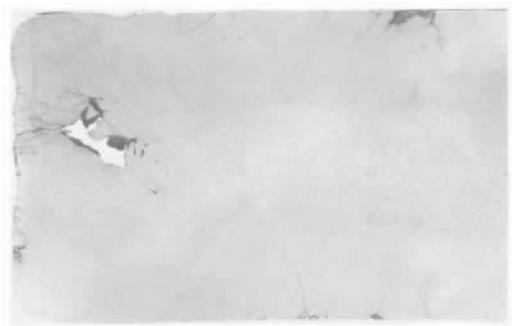

圖4 35Mn2鋼板坯柱狀晶開裂橫向低倍形態drx熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
 drx熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

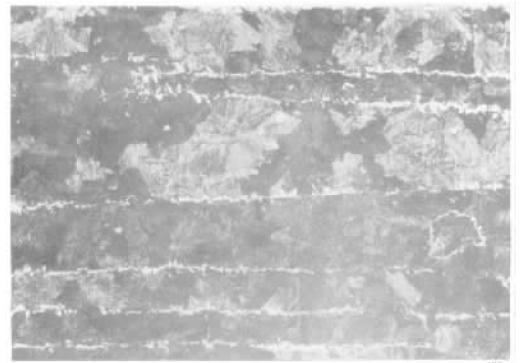

圖5 在35Mn2鋼坯上仍殘留著柱狀晶drx熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
 drx熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

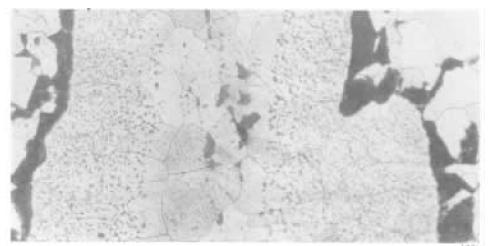

圖6 35Mn2鋼坯沿著柱狀晶晶界開裂與沿晶形態特征drx熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
 drx熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

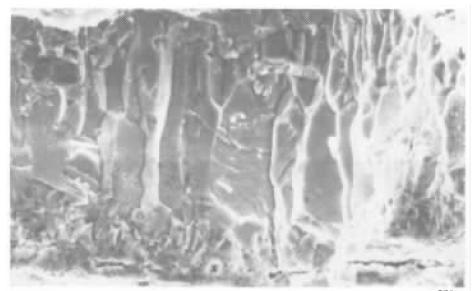

圖7 20CrNi2Mo鋼坯沿柱狀晶開裂的柱狀晶斷口形態drx熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
 drx熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

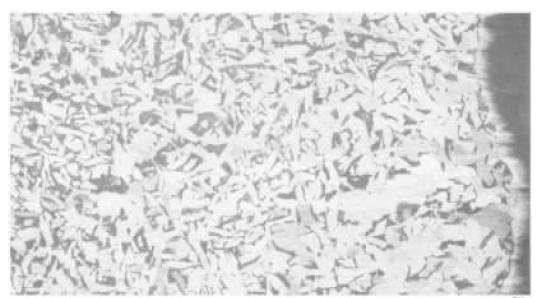

圖8 35Mn2鋼坯柱狀晶裂紋一側有明顯的脫碳(白色區)現象drx熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
 drx熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

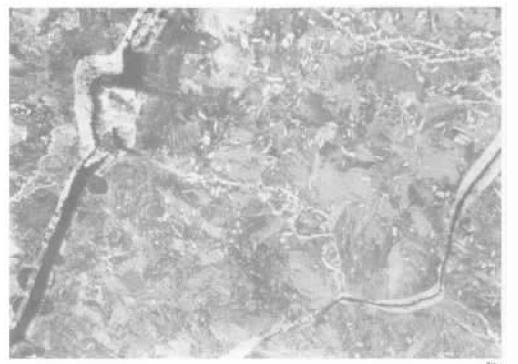

圖9 35Mn2鋼坯一個支裂紋中分布著顆粒較大的高溫氧化生成物drx熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
產生此種裂紋的主要原因是由于澆注溫度高、細小等軸晶層薄，鋼錠加熱時，在高溫區停留時間長，表面細小等軸晶層氧化燒損嚴重，甚至造成柱狀晶裸露，在軋鋼時產生沿柱狀晶界開裂的裂紋。drx熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
|
