常出現在馬氏體鋼，半馬氏體鋼及有大量硬脆組織的鋼中，具有較大的熱應力及組織應力，冷卻時易形成裂紋，多出現在鋼坯的角部，見圖1、圖2。應力裂紋多與軋制流線一致，見圖3。在軋制及軋后擴展的裂紋中沒有脫碳現象，見圖4，這是應力裂紋的主要特征。EKV熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
 EKV熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

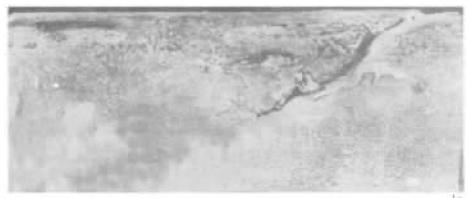

圖1 18Cr2Ni4WA鋼坯角部的應力裂紋宏觀形態EKV熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
 EKV熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

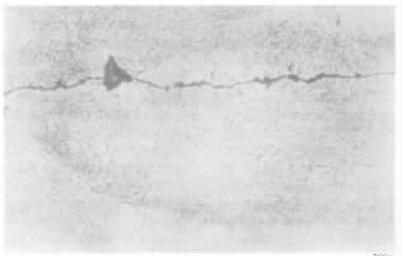

圖2 18Cr2Ni4WA鋼角部的應力裂紋宏觀形態EKV熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
 EKV熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

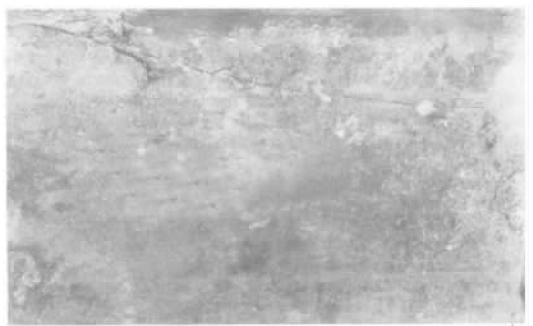

圖3 軋制流線與裂紋的對應關系EKV熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
 EKV熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

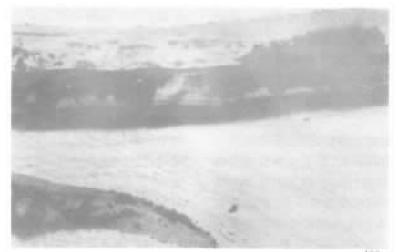

圖4 應力裂紋附近沒有脫碳現象EKV熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
|
