斷裂連桿為轎車發動機第一缸連桿。斷裂發生于桿部，斷口附近有明顯的變形，見圖1。斷口宏觀形貌主要呈纖維狀，在斷口的某些區域可觀察到類似貝紋線的弧線。掃描電鏡觀察，斷口均為韌窩，說明屬高應力作用下的過負荷斷裂。Bd5熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

根據現場調查，該轎車發生連桿斷裂時正逢大雨，馬路上積水很深，連續發動數次后發動機未啟動，而造成連桿斷裂事故。從斷口分析結果與事故發生情況相結合分析，可推斷是由于汽車在惡劣的條件下操作不當，強行發動而造成連桿彎曲應力過載斷裂。Bd5熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

見圖1～圖5Bd5熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

Bd5熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

圖1        實物Bd5熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

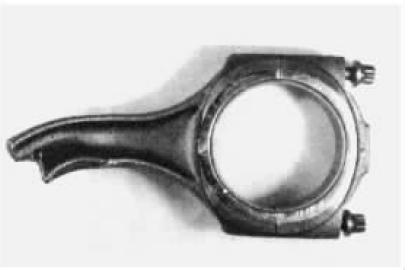

說明：斷裂連桿實物照片，斷口附近發生彎曲，連桿桿部產生塑性變形。Bd5熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

Bd5熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

圖2   1×Bd5熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

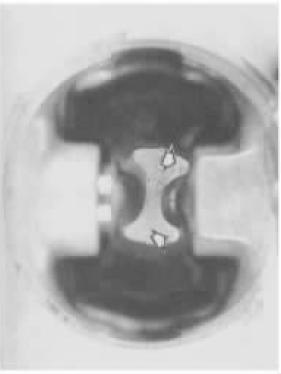

說明：斷裂連桿活塞端的形貌，斷口宏觀形貌在“工”字形的四個角上可見有臺階狀條紋，斷口呈纖維狀形貌，在圖中箭頭所示處有類似貝紋線的弧形線，說明斷裂時裂紋分幾次擴展，屬于高應力低周疲勞斷裂。Bd5熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

         Bd5熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

圖3   SEl   22×                         圖4   SEl   22×Bd5熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

Bd5熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

圖   SEl   500×Bd5熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

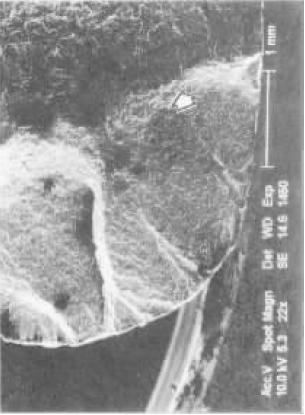

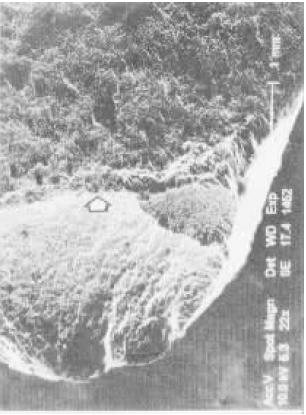

說明：圖3～圖4為斷裂連桿“工”形的其中同一側的兩個角的斷口形貌，可見有臺階狀條紋和放射狀條紋，說明裂源起始于該處、斷口上有兩部分區，分界線為弧形裂紋擴展前沿線，見箭頭所示，連桿斷口均屬于韌性斷裂。Bd5熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

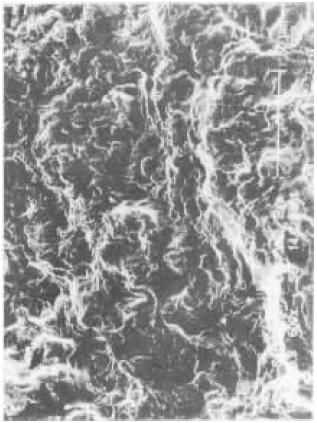

圖5為斷口上韌窩形貌。Bd5熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

由斷口分析可說明連桿屬應力過載造成的斷裂。另外從斷口上有弧形的裂紋擴展前沿線，說明斷裂由多次過載引起即屬低周疲勞斷裂，與斷裂時工況即多次發動未成后斷裂相符。Bd5熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
