GCr15鋼坯的“研磨裂紋”wTK熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
裂紋是磨出來的，這是清理鋼坯的工人師傅們發現的一種奇特的裂紋，他們給其命名為“研磨裂紋”。GCr15鋼坯在清理研磨時，已經存在的裂紋會繼續擴展，還會產生新的裂紋，見圖1。研究認為，產生這種裂紋的GCr15鋼坯晶粒粗大，在晶界上有一層厚度達2μm的沿晶封閉滲碳體網，見圖2。在研磨中，在遠低于材料屈服應力的壓力和振動力的作用下，在封閉滲碳體網的中心導致滲碳體產生脆性解理顯微裂紋，裂紋在晶界滲碳體中繼續擴展，見圖3就形成這種特殊形式的“研磨裂紋”。“研磨裂紋”破斷后形成脆性沿晶石狀斷口，見圖4。圖5是掃描電鏡對晶界表面的觀察，可以清楚看到晶界上的滲碳體及沿滲碳體脆性解理斷裂特征。圖6是“研磨裂紋”擴展路徑的金相照片，圖中間白色條帶是晶界滲碳體，在白色滲碳體中間的黑線是顯微裂紋，進一步證明“研磨裂紋”是沿晶界滲碳體解理擴展的。wTK熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
 wTK熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

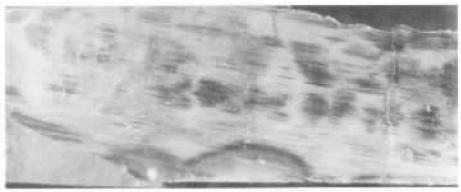

圖1 鋼坯“研磨裂紋”的外觀形貌wTK熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
 wTK熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

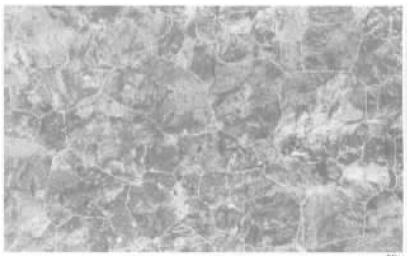

圖2 GCr15鋼坯沿晶封閉滲碳體網wTK熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
 wTK熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

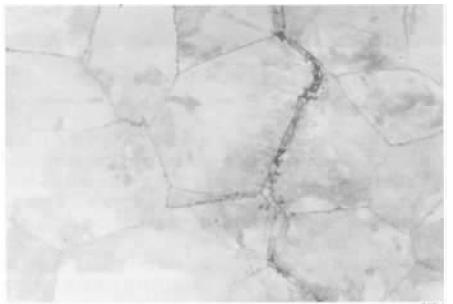

圖3 “研磨裂紋”沿滲碳體網晶界擴展wTK熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
 wTK熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

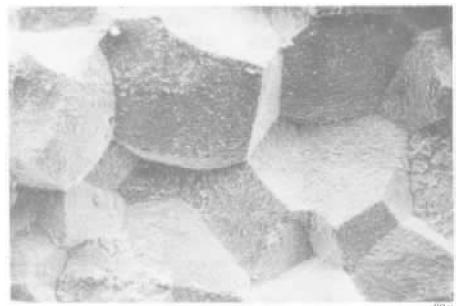

圖4 “研磨裂紋”形成后的脆性沿晶石狀斷口wTK熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
 wTK熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

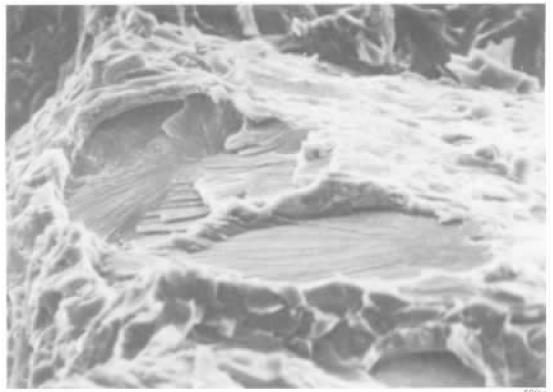

圖5 晶界上的滲碳體及脆性解理斷裂特征wTK熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
 wTK熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

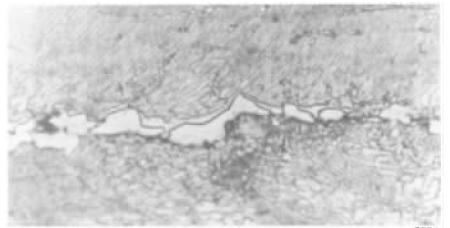

圖6 在裂紋擴展路徑上的晶界滲碳體中間已經出現wTK熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
顯微裂紋，見圖中的白色滲碳體中的黑線wTK熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
鋼錠加熱溫度過高，有過熱現象，并且終軋溫度也較高，導致軋后晶粒粗大，軋后鋼坯冷卻又比較緩慢，使得滲碳體沿晶界析出和長厚，形成封閉粗大的滲碳體網，導致產生“研磨裂紋”。wTK熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
避免使GCr15鋼產生粗大滲碳體網的措施，可以消除此種鋼坯表面缺陷。wTK熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
|
