熱脆性即高溫塑性惡化。熱脆性裂紋在鋼坯表面呈現魚鱗狀或龜背狀裂紋形態，鋼坯表面極其惡化，見圖1、圖!2。鋼坯橫剖面酸浸低倍照片顯示，裂紋開裂達幾毫米，甚至十幾毫米，深度達幾十毫米，鋼坯完全報廢，見圖3。從圖4可以看出G20CrNi2MoH鋼坯斷口上裂紋很深，呈細結晶狀，排除過熱或過燒。從圖5金相照片可以看出G20CrNi2MoH鋼坯的沿晶開裂特征。17C熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
 17C熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

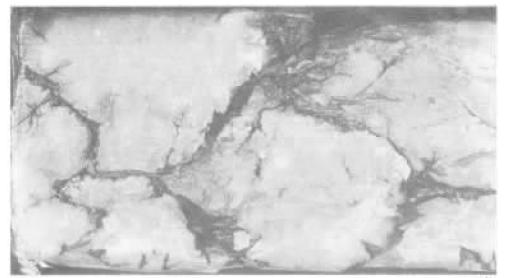

圖1 由于熱脆性和軋制溫度偏低使G20CrNi2MoH鋼坯表面呈現大塊碎裂狀態17C熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
 17C熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

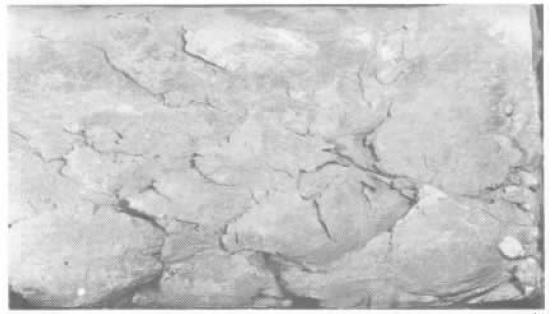

圖2 由于熱脆性和軋制溫度偏低使G20CrNi2MoH鋼坯表面呈現魚鱗狀形態17C熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
 17C熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
圖3 G20CrNi2MoH鋼坯碎裂的酸浸低倍形態17C熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
 17C熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
圖4 G20CrNi2MoH鋼坯斷口，裂紋很深，呈細結晶狀17C熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
 17C熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

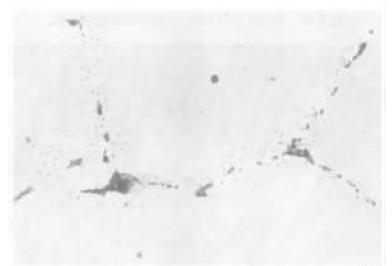

圖5 G20CrNi2MoH鋼坯的沿晶開裂特征17C熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
|
