穩定桿球銷由35CrMo鋼制造，經鍛造、調質處理，在安裝時發生斷裂。斷口經掃描電鏡觀察，屬沿晶韌性斷口，晶粒粗大、晶界有氧化現象，說明球銷在熱加工時有過熱現象，局部晶界已發生過燒，從而導致材料脆化、發生脆斷。vav熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

見圖1～圖5vav熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

vav熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

 圖1     實物vav熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

說明：穩定桿斷裂形貌，斷裂發生于球銷的球與銷桿的過渡圓角處。vav熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

vav熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

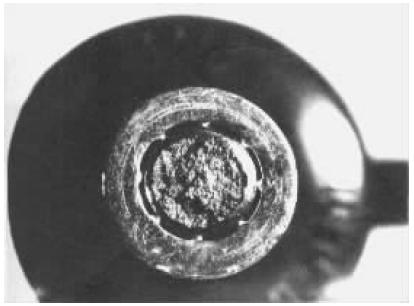

圖2      2.2×vav熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

說明：斷裂球銷斷口形貌，斷口粗糙，呈顆粒狀。vav熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

         vav熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

圖3     SEI   250×                     圖4    SEI    1000× vav熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

vav熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

圖4    SEI    2000×vav熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

說明：圖3為球銷斷口較低倍率下形貌，為沿晶韌性斷裂。晶界面上除分布有大量的微小韌窩外，還有塊狀氧化物。vav熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

圖4為斷口高倍像。除韌窩外可觀察到晶界被氧化現象，圖中長條狀黑色區為晶界氧化膜。晶界氧化是過燒的特征。vav熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

圖5中顯示了高倍下韌窩內有MnS粒子析出的現象。由上述特征說明球銷在熱加工時有過熱和過燒現象，從而導致零件脆化。vav熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
