不銹鋼連接盤(法蘭)與不銹鋼圓管由堆焊連接，材質均為1Cr18Ni9，圓管內介質為石油。在使用過程中，法蘭處有滲漏現象，并伴有表面開裂，見圖1所示。裂紋在連接盤上近焊趾處，見圖2所示。myS熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
在近裂紋的焊接區法向取樣，焊接區未見明顯缺陷。圖3中兩圓弧區為內外堆焊區；淺色區域為管體；有枝晶狀區域為連接盤。焊縫處的基體組織為奧氏體和條狀鐵素體，見圖4所示。myS熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
連接盤的基體形貌為奧氏體、鐵素體和碳化物，呈枝晶分布，并伴有沿晶分布的夾雜物以及晶界疏松。在近裂紋的垂直截面上，拋光態下可見沿晶開裂、沿晶疏松以及晶粒剝落現象，見圖5所示。對各區域測定維氏硬度，結果如下：myS熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
管件基體為166～170HV0.2；焊接區為202～206HV0.2；連接盤基體為215～278HV0.2。myS熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
由組織形貌可推斷，連接盤由鑄造而成，而其組織及硬度與正常lCrl8Ni9材料相差甚遠，并且鑄造缺陷嚴重，在石油中的含硫介質腐蝕作用下易產生晶問腐蝕開裂失效。myS熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
 myS熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
圖1 0.33X 圖2 0.14XmyS熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
圖號：圖1、圖2myS熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

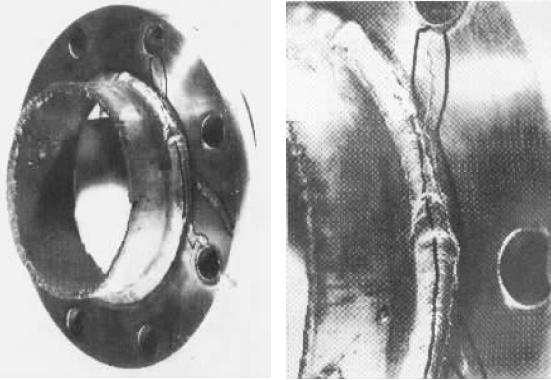

說明：失效件形貌，黑線圈處為裂紋，裂紋由焊趾向母材擴展。myS熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
 myS熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
圖3 0MI 63X 圖4 0MI 100XmyS熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
圖號：圖3～圖5myS熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

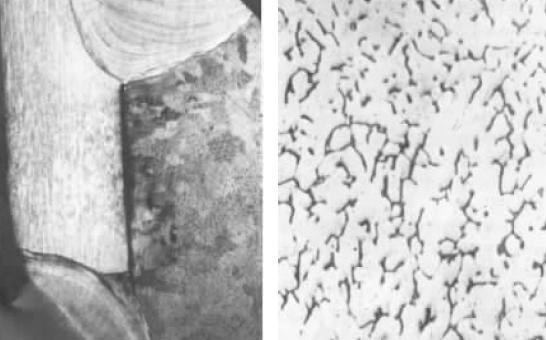

說明：圖3為焊接處低倍組織，兩圓弧為內外堆焊層，右側枝晶旺接盤，呈枝晶狀，左側淺色為管件。myS熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
圖4為焊縫組織，奧氏體和鐵素體。myS熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
 myS熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
圖5 0MI 50XmyS熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

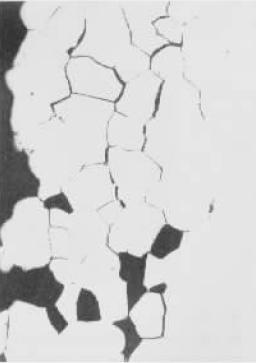

圖5為拋光態下裂紋附近沿晶腐蝕特征，部分晶粒由于腐蝕而脫落。myS熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
|
