尿素合成塔冷凝器斷裂分析

時間：2013-04-16 14:26:05 來源：作者：

失效冷凝器管材料為316L不銹鋼，經固溶處理。管子工作溫度為180℃，工作壓力為16.7kPa，管內介質為甲酸、氨、一氧化碳。使用約一年后，在管子的一處發現裂紋。該裂紋產生于焊接處附近。裂紋打開后斷口形貌如圖1所示，斷口處有嚴重腐蝕特征。管子外表面呈黃褐色，并有腐蝕引起的凹坑。

斷口用掃描電鏡觀察，為典型的沿晶斷裂，有大量沿晶二次裂紋和腐蝕坑特征，見圖2、圖3。對管子斷口附近表面觀察，可看到沿晶龜裂狀裂紋，見圖4。

斷口附近取樣作金相分析，沿管子外表處有沿晶裂紋，沿奧氏體晶界擴展特征，顯微組織屬單相奧氏體，見圖5。

分析結論：管子在焊縫兩側處熱影響區溫度可達到450～850℃，而該溫度范圍為奧氏體敏化區。由于碳化物在晶界析出，使晶界附近產生貧鉻，造成晶界抗腐蝕性能降低，在腐蝕介質作用下產生晶問腐蝕開裂。

圖1 實物

圖號：圖1

說明：管子裂紋產生于焊接熱影響區，用人工方法打開裂紋后的斷口形貌，圖中小塊試樣是管子上割下的斷口，斷口表面腐蝕現象嚴重，呈褐色。

圖2 SEI 200X

圖號：圖2

說明：斷口掃描電鏡圖像。典型的沿晶斷裂，并有沿晶二次裂紋。

圖3 SEI 200X

圖號：圖3

說明：斷口高倍圖像。沿晶斷裂及二次裂紋，并有大量的腐蝕坑與位錯蝕坑相似，有幾何形狀。

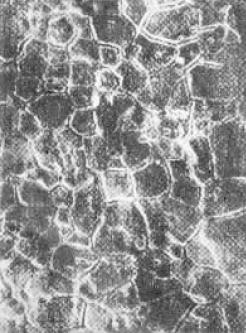

圖4 SEI 200X

圖號：圖4

說明：管子斷口附近外表面掃描電鏡圖說像有沿晶腐蝕特征。

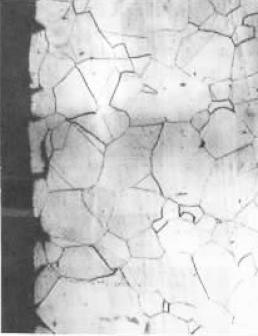

圖5 OMI 200X

號：圖5

說明：管子顯微組織，為單相奧氏體，表面有沿晶腐蝕裂紋。試樣經鹽酸過氧化氫水溶液浸蝕。
