苯酚結晶蒸發器封頭失效分析

封頭材料為1Cr18Ni9，封頭的卷縫處采用手工焊連接，蒸發器內的反應物為硫酸鈉，以Al₂O₃，作催化劑，工作介質pH值為4～5，蒸汽壓力為1200Pa。使用一年后，在封頭焊縫附近的母材區出現開裂。圖1為封頭實物形貌。圖2為經著色探傷后焊縫部位裂紋形態。

裂紋部位取樣，在熱影響區有頗多裂紋，呈樹枝狀形貌，裂紋尾部有明顯分叉細裂紋，見圖3。經復合試劑浸蝕后顯示奧氏體晶界，裂紋以穿晶為主，見圖4。從裂紋的形貌可判斷屬應力腐蝕裂紋。

苯酚結晶蒸發器封頭產生開裂的原因是，在焊接引起的殘余應力、冷變形時造成的殘余應力和腐蝕介質的聯合作用下，產生應力腐蝕開裂。

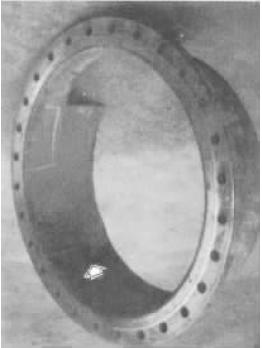

圖1 實物

圖號：圖1

說明：失效封頭實物形貌，箭頭所示處為焊縫。

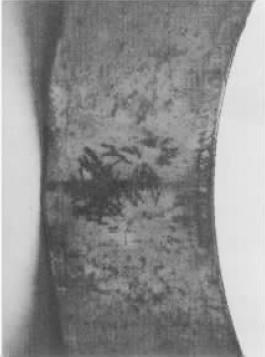

圖2 實物

圖號：圖2

說明：經著色探傷后焊縫附近區分布有大量的裂紋。

圖3 OMI 100X

圖號：圖3

說明：在焊縫附近，經著色探傷發現有裂紋的部位截取試樣，制備成金相試樣。在拋光態下觀察到的裂紋形貌，呈樹枝狀，主裂紋似樹干，許多分叉裂紋形成樹枝。主裂紋起源于表面的點腐蝕坑，這種形態的裂紋為典型的應力腐蝕裂紋。

圖4 OMI 100X

圖號：圖4

說明：試樣經復合試劑浸蝕后顯示了原奧氏體細小晶粒晶界。圖中所示為圖3同一視場的形貌�？捎^察到裂紋為穿晶裂紋，在分叉裂紋的尖端更能清晰地看到穿晶特征。一般情況下，奧氏體鋼的應力腐蝕裂紋主要呈現穿晶特征。
