環形襯板，材質為GrWMn，經鍛造→機加工→熱處理（淬火、回火）→磨削加工。在磨削加工后發現表面有龜裂狀裂紋，如圖1所示。圖中同時可見沿磨削方向的黑白條印。rxh熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
在裂紋的法向試樣上可看到裂紋由表面向內鋸齒狀沿晶發展，而且裂紋深度不深，在0.20~0.70mm之間，見圖2。rxh熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
在磨削面上黑白條印交界處取樣，可見裂紋兩側無氧化脫碳現象，原“黑”區組織為回火馬氏體，“白”區為馬氏體，如圖3所示。“黑”區進一步分析，可見組織為回火針狀馬氏體和殘余奧氏體，如圖4所示。沖模的心部區域組織為針狀馬氏體及較多的殘余奧氏體，組織較粗大，且表現出回火不充分，如圖5所示。rxh熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
由裂紋的形態、位置、深度及兩側組織形貌推斷，表面龜裂為磨削裂紋。rxh熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
由以上分析可知，GrWMn沖模存在兩方面問題。一方面熱處理過程中溫度過高，使碳化物完全溶解，晶粒粗大；同時回火不充分，致使殘余應力增大，脆性增大。另一方面磨削加工時，進刀量過大，冷卻不充分，在表面形成很大的熱應力和組織應力，疊加上殘余應力，極易引發磨削裂紋。rxh熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
 rxh熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
圖1rxh熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

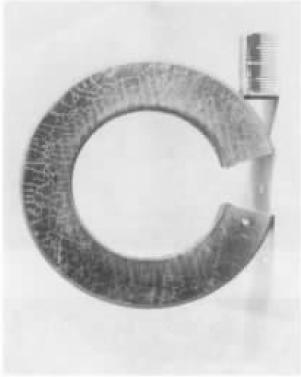

說明：表面龜紋狀裂紋。經1：1鹽酸水溶液熱蝕后更為明顯。同時可見磨面上黑白相間條印。rxh熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
 rxh熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
圖2rxh熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

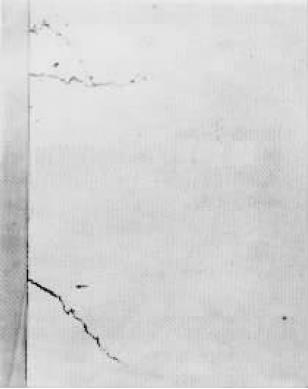

說明：裂紋處垂直截面上可見裂紋由表向內沿晶鋸齒狀擴展形貌。裂紋不深，在0.70~0.20mm之間。rxh熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
 rxh熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
圖3rxh熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

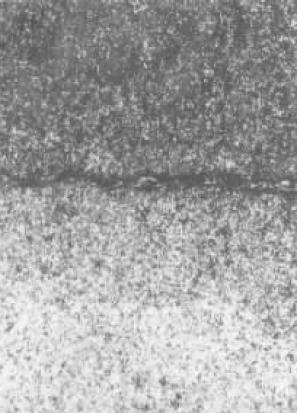

說明：在圖1中黑白條印交界處取樣，經硝酸酒精溶液浸蝕后組織形貌，中間為磨削裂紋，其兩側未見氧化脫碳。其上深色區為回火馬氏體（即燒傷區），其下灰色區為原馬氏體區。rxh熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
 rxh熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
圖4rxh熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

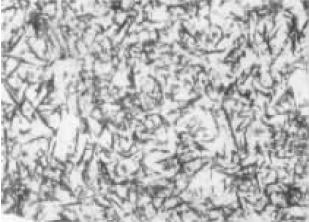

說明：圖3中深色區組織形貌：回火針狀馬氏體和殘余奧氏體（經4%硝酸酒精溶液浸蝕）。rxh熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
 rxh熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
圖5rxh熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

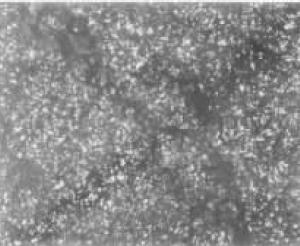

說明：沖模心部組織形貌：針狀馬氏體及較多殘余奧氏體。其針較粗，同時基體較白亮，較難浸蝕（4%硝酸酒精溶液），說明回火不充分。rxh熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
|
