鋼坯表面縱向應力裂紋PT5熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
也稱順裂，是指在鋼坯表面中心部位通長大裂紋，見圖1；有的成為裂口，寬度可達幾毫米，見圖2；深度為幾毫米到幾十毫米，見圖3，屬于報廢性表面缺陷，產生于45鋼、40Cr、35CrMo等亞共析鋼或馬氏體、半馬氏體鋼。金相觀察發現在裂紋兩側有明顯的脫碳現象，見圖4；還觀察到在縱向應力裂紋的支裂紋中有高溫擴散氧化生成物，見圖5。掃描電鏡斷口觀察到在鋼坯順裂開口附近分布著大量高溫氧化生成物和由高溫氧化鐵素體形成的韌窩，見圖6。PT5熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
 PT5熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

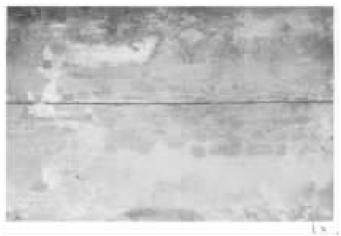

圖1 45鋼縱向應力裂紋宏觀形態PT5熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
 PT5熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

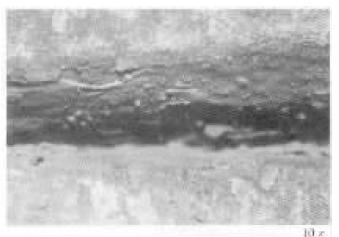

圖2 35CrMo鋼縱向應力裂紋局部放大像PT5熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
 PT5熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

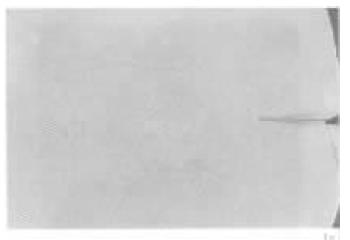

圖3 45鋼縱向應力裂紋橫剖面酸浸低倍形貌PT5熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
 PT5熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
圖4 40Cr鋼坯縱向應力裂紋開口處金相組織，基本可見PT5熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
封閉的鐵素體網，裂紋附近(白色區)有明顯脫碳現象PT5熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
 PT5熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

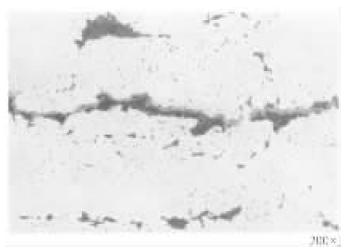

圖5 35CrMo鋼坯縱向應力裂紋支裂紋中的高溫擴散PT5熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
氧化生成物、暗黑色為硅酸鹽、灰色為氧化鐵、細顆粒為SiO2PT5熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
 PT5熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

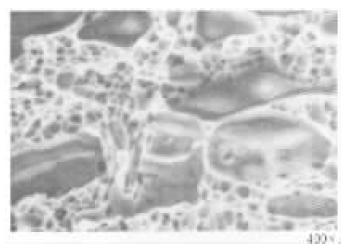

圖6 縱向應力裂紋斷口掃描電鏡觀察圖像，白色韌窩PT5熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
區為高溫氧化鐵素體，在大韌窩中有高溫氧化生成物PT5熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
此類鋼有完整的鐵素體網，如果鋼錠澆注溫度高、冷卻速度快，在鋼錠開坯時，在熱應力和組織應力的共同作用下產生縱向應力裂紋。PT5熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
|
