| 3Qw熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

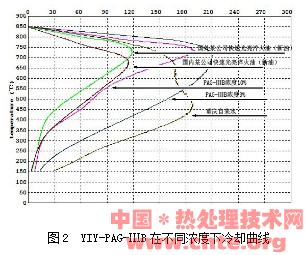

又經過多次反復的試驗，研究成功YIY-PAG-IIIB新型的淬火液。在同一濃度下我們研制第一冷卻速度區比他們快，第二冷卻速度區比他們慢，實踐證明這種混合添加劑不僅達上述效果（見圖2）（在10%濃度下，第一冷卻速度區737℃冷速189.7℃/S）比重慶自來水快，比聚乙烯醇更快，第二冷卻速度區300℃冷速15.8（℃/S）類似普通油，最大冷速溫度我們稱“特性透硬性溫度”比自來水高出200℃多，更利于大型工件的淬火透硬性比水更優越……），還使PAG的耗損下降20%左右，使PAG聚醚在高溫接觸工作的事件縮短，減緩了PAG聚醚的焦化、碳化、老化發黑而變質，起到節約淬火油液和穩定降低衰減的功能，（瓦房店金海軸承廠900噸/月生產工件而消耗PAG只有4桶/月即800kg/月）我們的淬火介質保證10年以上服役不變質。由于珠光體轉變區速度快，馬氏體轉變區速度慢，使大件淬透性好，同樣強度下韌性指標大大提高。3Qw熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
 3Qw熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
3Qw熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
3Qw熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
3Qw熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
3.應用舉例3Qw熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
3.1用于大型石油、風電、礦山機械的軸類零件調質熱處理3Qw熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

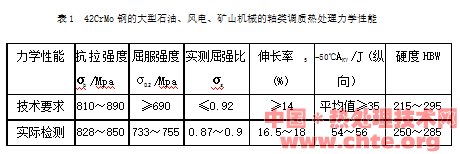

材料為42CrMo鋼的大型石油、風電軸、礦山機械上的軸調質熱處理后性能如表1所示。，最大尺寸f559mm×2320mm，一般f406mm×2000mm，3Qw熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
 3Qw熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
3Qw熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
3Qw熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
3Qw熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
3.2大型風電產品系列3Qw熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

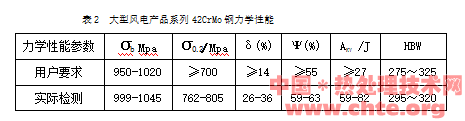

材料為42CrMo鋼，最大外圈f2120mm×（f606～f1800）mm×（180～248）mm，重1.28～1.8ｔ，調質力學性能非常好，特別是同等強度下的伸長率、斷面收縮率、沖擊韌度指標令美國人稱奇，如表2所示。且產品質量穩定可靠、變形小，出口美國、德國、韓國、臺灣等，現4條生產線應用。3Qw熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
 3Qw熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
3Qw熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
3Qw熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
3Qw熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
3Qw熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
3Qw熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
2/5 首頁 上一頁 1 2 3 4 5 下一頁 尾頁
|
