4. 意義及用途fvY熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

4.1 拉伸試驗是為了提供在單軸拉伸應力下材料的強度和延性數據。此數據對于材料對比、合金研制、質量控制及在某些環境中的設計可能是有用的。fvY熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

4.2 從零件或材料上選取局部樣坯加工成的標準尺寸試樣的拉伸試驗結果，不一定代表最終產品或它在不同環境中工作的強度與延性性能。fvY熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

4.3 本試驗方法可用于商業驗收試驗，并已廣泛地用于貿易。fvY熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

5. 設備fvY熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

5.1 試驗機－－用于拉伸試驗的試驗機應符合方法 E 4的要求。用于測定抗拉強度和屈服強度的力，應在標準E 4規定的試驗機力使用范圍內。fvY熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

5.2 夾持裝置：fvY熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

5.2.1 概述－－傳遞試驗機對試樣施加力的各種類型的夾持裝置均可使用。為保證試樣標距內受到軸向拉伸應力，試樣的軸線應與試驗機夾頭中心線重合。任何不符合此要求的情況都可能引入通常應力計算（力除以橫截面積）中未考慮的彎曲應力。fvY熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

注5－－偏心負荷的影響可由計算所附加的彎曲應力說明。對于直徑為12.5mm的標準試樣，每0.025mm的偏心距使應力增加1.5 % ，對于直徑為9mm的試樣，這一誤差每0.025 mm約增加2.5 %，對于直徑為6mm的試樣，這一誤差每0.025 mm約增加3.2 %。fvY熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

注 6－－對中方法在方法E 1012中給出。fvY熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

5.2.2 楔形夾具－－試驗機通常備有楔形夾具，這些楔形夾具通常對于夾持塑性金屬長試樣和如圖1所示那種扁平試樣是一種合適的裝置。但如果由于某種原因，一對夾具中的一個夾頭夾緊時移動速度比另一個快時，可能產生不希望的彎曲應力。此時可用襯墊放在楔塊后面，襯墊的厚度應相同，各平面應平滑且平行。楔塊最好是通過試驗機夾頭支撐在襯墊整個長度上，這就需要幾個不同厚度的襯墊在規定的試樣厚度范圍內適用。為適于夾持，希望每個楔塊鋸齒形面的整個長度均與試樣接觸。圖2示出了楔形夾具和襯墊合適的裝配。對于短試樣和許多材料制備的試樣，一般需要使用機械加工試樣和特殊夾持裝置以保證試樣負荷盡可能完全沿拉伸軸向均勻分布(見 5.2.3，5.2.4，和5.2.5)。fvY熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

5.2.3 用于帶螺紋、臺肩的試樣及脆性材料的夾具－－圖3示出了用于帶螺紋端部試樣夾持裝置的示意圖，圖4示出了夾持帶臺肩端部試樣的裝置。這些夾持裝置應通過適當潤滑的球形座支承固定到試驗機的頭部。球形支承之間距離應盡可能大。fvY熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

5.2.4 薄板夾具－－圖5所示自動調節夾具對于那些不適于在一般類型楔形夾具上試驗的薄形材料是比較滿意的。fvY熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

5.2.5 線材夾具－－圖4和圖5所示的楔形或挽勒式夾具或平面楔形夾具都可以用于夾持線材。fvY熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

fvY熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

 fvY熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

 fvY熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

fvY熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

 fvY熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

尺寸， mmfvY熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

標準試樣 小尺寸試樣fvY熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

公稱寬度 板狀 40 mm 薄板狀 12.5 mm 6mmfvY熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

G－－ 標距 (注1和注2) 200.0±0.2 50.0±0.1 25.0±0.1fvY熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

W－－ 寬度(注3和注4) 40.0±2.0 12.5±0.2 6.0±0.1fvY熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

T－－ 厚度 (注5) 材料厚度fvY熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

R－－ 過渡圓弧半徑，最小(注6) 25 12.5 6fvY熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

L－－ 總長度，(注2、注7 和注8) 450 200 100fvY熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

A－－ 縮減部分長度，最小 225 57 32fvY熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

B－－ 夾持部分長度，(注8) 75 50 30fvY熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

C－－ 夾持部分寬度，近似(注4 和注9) 50 20 10fvY熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

注1－－對于寬度40mm的試樣，應在試樣和縮減部分寬度內的平面上或邊上打標記以測量斷后伸長率。可用一組相距25mm的9個以上的點打標記，或用相距200mm的一對以上的點作標記。fvY熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

注2－－當不要求測量寬度為40mm試樣的伸長率時，可使用75 mm最小縮減部分（A）長度，其他尺寸與平板試樣的尺寸相同。fvY熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

注3－－對于三種尺寸試樣，縮減部分端部寬度差應分別不大于0.10、0.05 或 0.02 mm。其寬度也可以從端部至中心逐漸減小，但每個端部的寬度不應大于中心寬度的1 % 。fvY熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

注4－－必要時，對于三種尺寸中每種尺寸的試樣可使用較小的寬度( W 和 C)。在此情況下，縮減部分的寬度應盡量取試驗材料允許的寬度，但是，除非另有特殊規定，當使用較窄試樣時，產品技術條件中對伸長率的要求將不適用。fvY熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

注5－－尺寸T是為可用的材料技術條件提供的試樣厚度。寬度為40mm的試樣的最小厚度應為5mm，寬度為12.5mm和6mm試樣的最大厚度應分別為19 mm和6 mm。fvY熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

注6－－對于寬度為40mm試樣，當使用仿型切削刀具加工縮減部時，允許在抗拉強度690 MPa以下的鋼試樣縮減部分端部有13mm最小過渡半徑。fvY熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

注7－－所示尺寸建議為最小值。確定最小長度時，夾具不能處于尺寸A和B間過渡部分，見注9。fvY熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

注8－－對于寬度為6mm的試樣，為了有助于施加軸向負荷，只要材料允許，總長度應盡可能大，最大至200 mm。fvY熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

注9－－如果可能，最好使夾持部分長度足夠大，以便使試樣延伸到夾具長度2/3以上的位置。如果12.5mm寬的試樣厚度在10 mm以上，較長的夾具和相應較長的夾持部分對防止試樣在夾持部分斷裂是必要的。fvY熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

注10－－對三種尺寸試樣，試樣端部應與縮減部分寬度中心線對稱，分別在2.5、0.25、和0.13 mm之內，但是，對仲裁試驗和當產品技術條件有要求時，寬度為12.5mm試樣端部的對稱應在0.2 mm內。fvY熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

注11－－對于每一種試樣，所有過渡圓弧半徑應彼此在1.25 mm公差內, 并且在特定端部的兩過渡圓弧弧度的中心應在2.5 mm公差內彼此固定（垂直于中心線內）。fvY熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

注12－－除了仲裁試驗外，允許使用整個長度上側邊平行的試樣，但應：(a) 使用公差上限；(b) 有足夠的標記數以供測定伸長率；(c) 測定屈服強度時使用合適的引伸計。如果斷裂發生在靠夾緊裝置一端的2W距離內，測定的抗拉強度可能并不代表該材料性能。在驗收試驗中，如果性能滿足規定最低要求，則不必重新試驗。但如果低于最低要求，則試驗報廢，應重新進行試驗。fvY熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

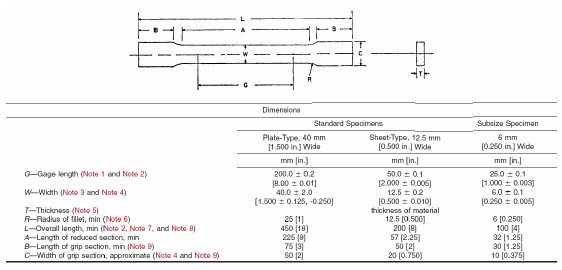

圖1 矩形拉伸試驗試樣fvY熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

fvY熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

fvY熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

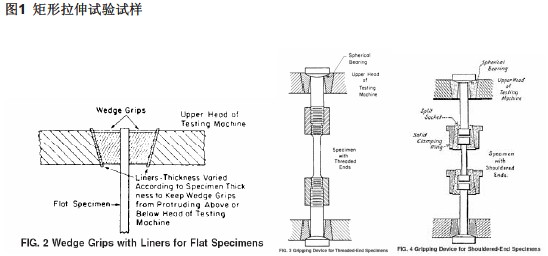

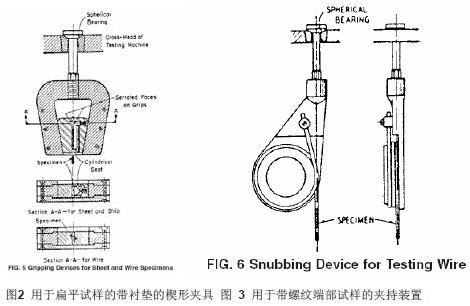

圖2 用于扁平試樣的帶襯墊的楔形夾具 圖 3 用于帶螺紋端部試樣的夾持裝置fvY熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

5.3 尺寸測量裝置－－用于測量直線尺寸的千分尺或其他裝置，至少應有每個要求測量尺寸最小單位一半的精度。fvY熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

5.4 引伸計－－用于拉伸試驗的引伸計應符合標準E83對本試驗方法試驗步驟一章規定級別引伸計。引伸計應在相應于屈服強度和斷裂（如果測定）時的應變范圍內使用和校準。fvY熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

5.4.1 標距等于或小于試樣名義標距（如圖示的“G-標距”尺寸）的引伸計可用來測定屈服性能。對于等截面的試樣（例如具有全截面的絲材、線材和棒材試樣），測定屈服性能的引伸計標距不應超過夾具間距離的80%。用于測量斷裂時伸長的引伸計標距應等于試樣規定的名義標距。fvY熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
